| Cajas de servoengranajes cónicos en espiral de ángulo recto construidas con cuatro ejes de transmisión y tres engranajes cónicos en espiral. Adecuado para aplicaciones de eje lineal, entrada única con tres ejes de salida accionados y aplicaciones de eje doble que requieren una opción de accionamiento manual. Servo Gearbox es una caja de cambios servo de ángulo recto con una combinación única de características que dan como resultado una caja de cambios altamente confiable, eficiente y duradera. Las cajas de engranajes servo cónicos en espiral de ángulo recto utilizan engranajes cónicos en espiral para transmitir potencia en un ángulo de 90 grados con mayor eficiencia y precisión. Estas servoreductoras de ángulo recto estándos con mayor eficiencia y precisión. Estas servoreductoras de ángulo recto están diseñadas para aplicaciones que requieren una transmisión de par precisa y capacidades de alta velocidad en espacios compactos. Los engranajes cónicos en espiral ofrecen un funcionamiento más suave y menor ruido en comparación con los engranajes cónicos rectos, lo que los hace adecuados para industrias de alta precisión como la robótica, la aeroespacial y la automatización. Su diseño garantiza un rendimiento fiable y una larga vida útil, incluso en condiciones operativas exigentes. | |||||||||
JTV140
JACTON
Descripción del Producto

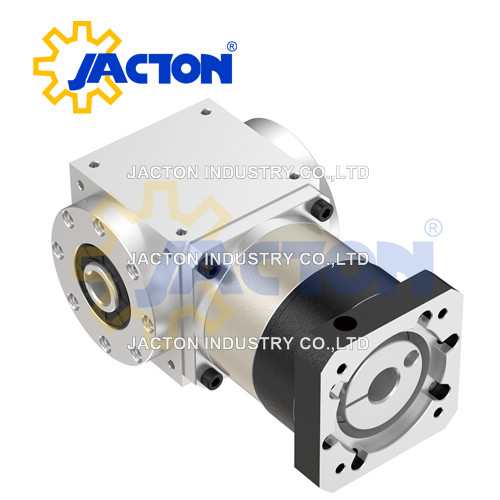

Cajas de engranajes servo cónicos en espiral de ángulo recto JTV140 Par de salida nominal (Nm): máximo 360 Nm, Juego de precisión: 6-10 minutos de arco, Eficiencia: 94% -97%, Velocidad de entrada nominal 2000 rpm, Velocidad de entrada máxima 4000 rpm. Las cajas de engranajes cónicos servo en espiral JTV140 son una combinación de cajas de engranajes planetarias con cajas de engranajes cónicos, donde las cajas de engranajes cónicos funcionan como eje de salida. Hay disponible una amplia gama de adaptadores de motor para su instalación en prácticamente todos los servomotores. Estas servoreductores son ideales para su uso en aplicaciones que requieren control de movimiento de posicionamiento y alta dinámica. Las cajas de cambios de ángulo recto precisas de diseño compacto y rígido garantizan un buen rendimiento ahorrando espacio y ahorrando peso al mismo tiempo. Lubricado de por vida y sellado IP65 prácticamente sin mantenimiento en condiciones normales de funcionamiento durante 20.000 horas. Los engranajes cónicos en espiral de estas cajas de engranajes se juntan en ángulos de 90 grados para transferir la fuerza direccional en ángulo recto en lugar de en línea, lo que les brinda una amplia variedad de aplicaciones.
* JTV140-S2: Entrada de eje sólido, salida de eje sólido doble.
* JTV14 0-K1: Entrada de eje sólido, salida de ejes huecos dobles.
* JTV14 0-K2: Entrada de eje sólido, ejes huecos dobles con salida de discos retráctiles.
* JTV14 0-L: Entrada de eje sólido, salida de eje sólido único (izquierda).
* JTV14 0-R: Entrada de eje sólido, salida de eje sólido único (derecha).
* JTV140-LM: Entrada de eje sólido, salida de eje sólido doble (izquierdo y en línea).
* JTV140-RM: Entrada de eje sólido, salida de eje sólido doble (derecha y en línea).
* JTV140-4M: Entrada de eje sólido, salida de tres ejes sólidos.
* JTVF140-S2: Entrada de brida del motor (servomotor o motor paso a paso), salida de ejes sólidos duales.
* JTVF140-K1: Entrada de brida del motor (servomotor o motor paso a paso), salida de ejes huecos dobles.
* JTVF140-K2: Entrada de brida del motor (servomotor o motor paso a paso), ejes huecos dobles con salida de discos retráctiles.
* JTVF140-L: Entrada de brida del motor (servomotor o motor paso a paso), salida de eje sólido único (izquierda).
* JTVF140-R: Entrada de brida del motor (servomotor o motor paso a paso), salida de eje sólido único (derecha).
* JTVF140-LM: Entrada de brida del motor (servomotor o motor paso a paso), salida de ejes sólidos dobles (izquierdo y en línea).
* JTVF140-RM: Entrada de brida del motor (servomotor o motor paso a paso), salida de ejes sólidos dobles (derecho y en línea).
* JTVF140-4M: Entrada de brida del motor (servomotor o motor paso a paso), salida de tres ejes sólidos.
Características principales
1. Estructura compacta, integración de cuerpo de aleación de aluminio para garantizar la máxima rigidez y resistencia a la corrosión, y fácil de ensamblar con múltiples superficies mecanizadas de precisión.
2. Se utilizan engranajes cónicos en espiral de alta calidad, con un diseño optimizado, la superficie del diente de contacto de carga uniforme y una salida de par alta permitida.
3. Relaciones de engranajes cónicos en espiral: 1:1 y 2:1 (1 etapa). 3:1, 4:1, 5:1, 6:1, 8:1 y 10:1 (2 etapas). 9:1, 12:1, 15:1, 16:1, 20:1, 25:1, 30:1, 32:1, 40:1, 50:1 (3 etapas).
4. Alta eficiencia operativa, más del 97% (3 etapas), 94% (1 etapa, 2 etapas)
5. El engranaje está hecho de aleación de acero de alta resistencia, cementado y rectificado con precisión.
6. El diseño del eje de entrada y salida de acero de aleación múltiple se aplica a diversos requisitos industriales.
7. El diseño de estructura simplificada con alto torque y bajo juego se aplica a aplicaciones de servo de precisión.
8. Fácil montaje, bajo nivel de ruido, baja vibración, sin mantenimiento en condiciones normales de funcionamiento, sin necesidad de reemplazar la grasa y con una larga vida útil.
9. Por ejemplo: accionamientos de ejes giratorios de precisión, pórticos y columnas de desplazamiento, accionamientos de ejes para manipulación de materiales y áreas industriales en automatización, aeroespacial, CNC, AGV, máquinas herramienta y robótica.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil de las servoreductoras de ángulo recto que adquirió.
* Carcasa: * Carcasa: Estructura compacta, integrf86681134e3807a=Estructura compacta, integración de cuerpo de aleación de aluminio para garantizar la máxima rigidez y resistencia a la corrosión, y fácil de ensamblar con múltiples superficies mecanizadas de precisión.
* Engranajes cónicos en espiral: se utilizan engranajes cónicos en espiral de alta calidad, con diseño de optimización, la superficie del diente de contacto de carga uniforme y una salida de par alta permitida.
* Eje de entrada y eje de salida: Acero de aleación templado y templado 40Cr como estándar.
* Rodamiento: Equipado con rodamientos de rodillos cónicos con gran capacidad de carga. Rodamientos reforzados personalizados para mayor carga radial y axial. Acero inoxidable 304 personalizado.
* Sellos de aceite: Sello de aceite de doble labio, altamente resistente al polvo y a prueba de fugas de aceite.
* Lubricantes: Grasa de litio #00 para lubricación.
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación
Estas cajas de engranajes servo de ángulo recto para aplicaciones de precisión. Por ejemplo: accionamientos de ejes giratorios de precisión, pórticos y columnas de desplazamiento, accionamientos de ejes para manipulación de materiales y áreas industriales en automatización, aeroespacial, CNC, AGV, máquinas herramienta y robótica.
