| I martinetti a vite Wrom, opportunamente selezionati e sottoposti a manutenzione, solleveranno, posizioneranno, supporteranno o manterranno in modo affidabile carichi industriali per anni. Incorporarli nelle applicazioni meccanizzate è una questione abbastanza semplice una volta compresi i progetti dei martinetti. I componenti di base dei martinetti meccanici sono la vite di sollevamento, il gruppo di ingranaggi e il cuscinetto reggispinta. I martinetti sono disponibili in tre modelli base: traslante, con chiave per non rotazione e con chiave per dado mobile. Possono essere specificati con una scelta di quattro condizioni di estremità della vite standard: estremità liscia, estremità con piastra superiore, estremità filettata o estremità con cerniera maschio. | |||||||||
JTM500
JACTON
Descrizione del prodotto

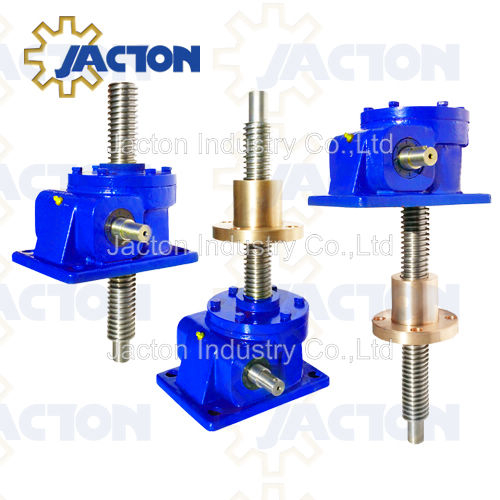

Martinetto a vite con ingranaggio a vite senza fine da 500 kN - Vite trapezoidale tipo 120x16 . I martinetti a vite trapezoidali offrono una soluzione a basso costo per un'ampia varietà di applicazioni industriali di sollevamento, abbassamento, spinta e trazione. Disponibili in dodici dimensioni, questi martinetti a vite con ingranaggio a vite senza fine sono dotati di una vite trapezia autobloccante e possono essere ordinati con una serie di opzioni e configurazioni, le più basilari tra cui i design traslanti, con chiavetta o rotanti.
Caratteristiche principali
* massimo Capacità di carico statico 500 kN (100.000 libbre).
* Vite trapezia autobloccante misure Tr 120x16.
* Due rapporti di trasmissione: rapporto alto 1:(10-2/3), rapporto lento 1:32 .
* Lunghezza corsa personalizzata, corsa massima 60.00 mm con carico in compressione, 9.000 mm con carico in tensione.
* Disegni di base: vite traslante, vite con chiavetta e vite rotante.
* Montaggio verticale o invertito. Disponibili con carichi in trazione o compressione.
* Standard con vite filettata a 1 principio, vite filettata personalizzata a 2 principi che offre una maggiore velocità di spostamento e richiede un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.
* Raccordi con estremità a vite: piastra superiore, estremità con cerniera, estremità filettata, estremità liscia, testa a forcella ed estremità asta.
* Alimentazione: manuale tramite volantino e manovella, elettricamente tramite azionamento a motore o entrambi insieme.
* Può essere applicato singolarmente o combinato in un sistema di sollevamento esattamente sincronizzato (sistemi a martinetti multipli), collegato tramite alberi di collegamento, rinvii angolari, giunti, motori elettrici, riduttori, finecorsa e supporti, ecc.
* Martinetto a vite con doppia cerniera personalizzato, martinetto a vite con montaggio a perno e martinetto a vite anti-gioco.
* Utilizzabili come alternative ai sistemi idraulici e pneumatici.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata del tipo a vite trapezoidale con martinetto a vite senza fine da 500 kN acquistato.

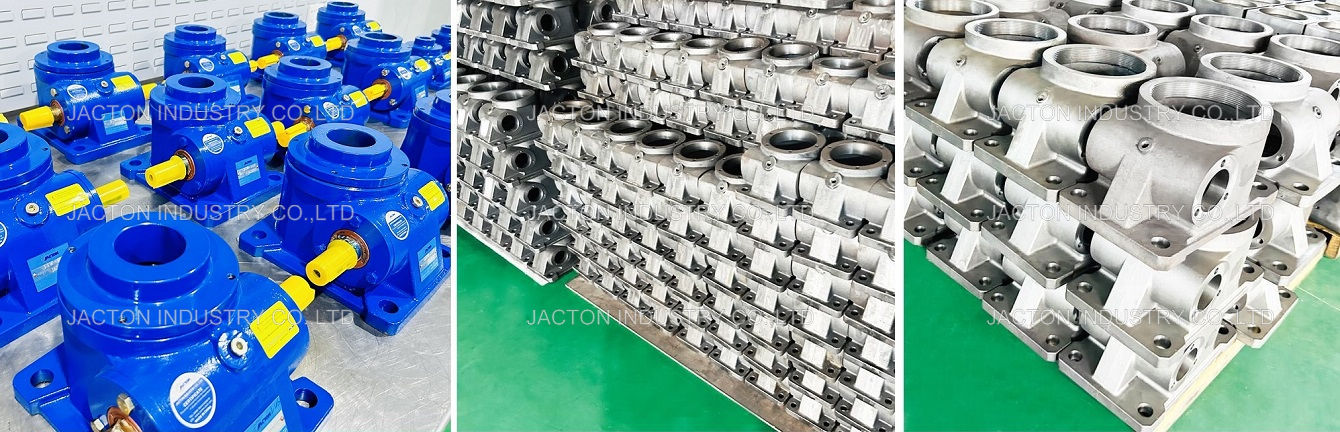

* Alloggiamento: alloggiamento in fusione ad alta resistenza, ferro duttile.
* Vite trapezia: acciaio C45 di serie. Acciaio inossidabile personalizzato 304 o 316.

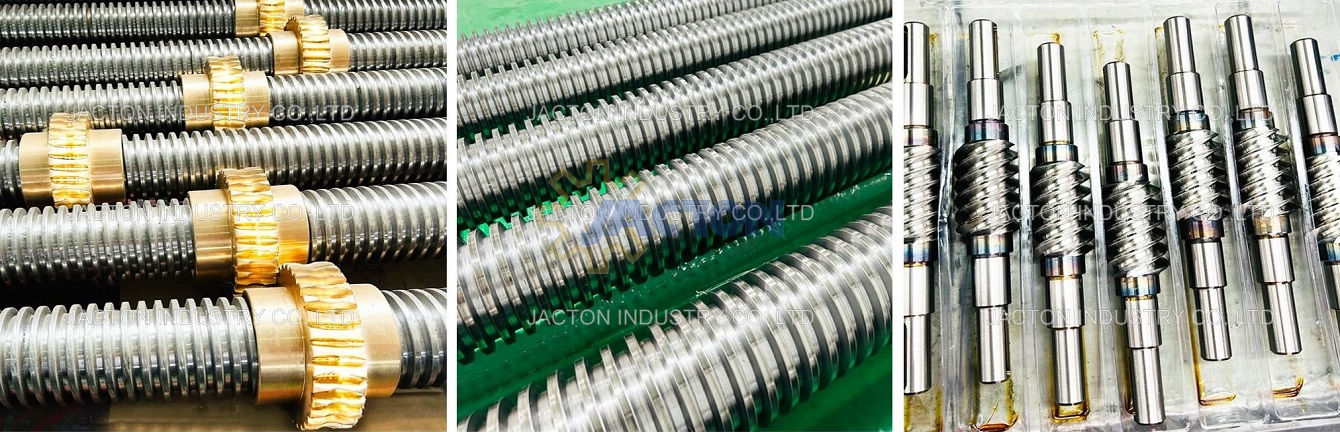

* Albero di ingresso (vite senza fine): acciaio C45 nel processo di trattamento termico ad alta frequenza. Acciaio inossidabile personalizzato 304 o 316.

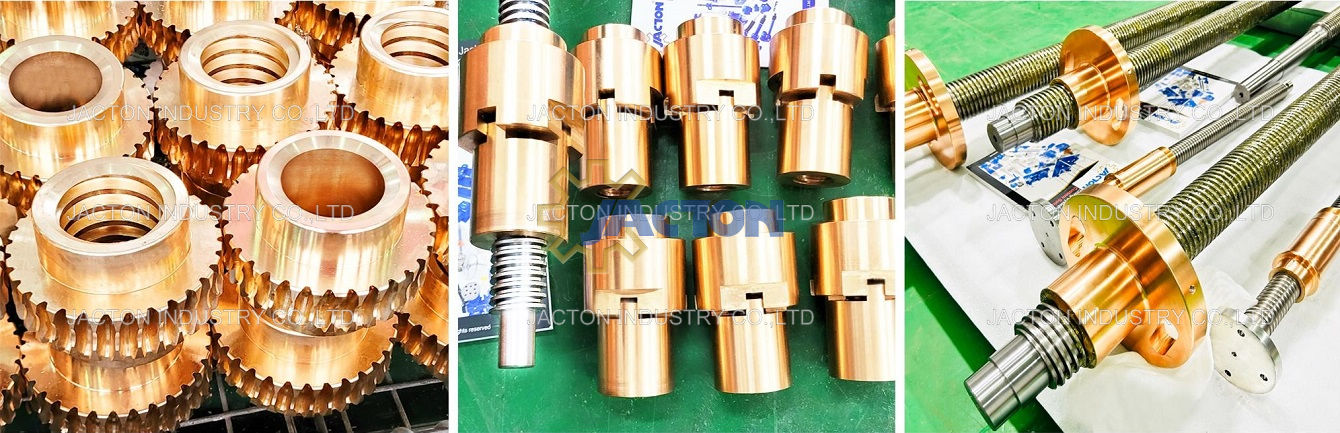

* Ingranaggio a vite senza fine/dado mobile/dado di sicurezza: ZQAl9-4 (bronzo di alluminio pressofuso) di serie. ZCuSn10Pb1 personalizzato (bronzo allo stagno fuso).
* Cuscinetto: cuscinetti assiali a sfere antiattrito per ingranaggi a vite senza fine. Cuscinetti a sfere antifrizione per albero di ingresso (vite senza fine). Acciaio inossidabile personalizzato 304.
* Adattatore flangia motore: adattatore motore in fusione ad alta resistenza, ferro duttile. Acciaio inossidabile personalizzato 304 o 316.
* Lubrificanti: grasso sintetico, grasso al litio EP2 per pressioni estreme.
Scaricamento
Specifiche | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione

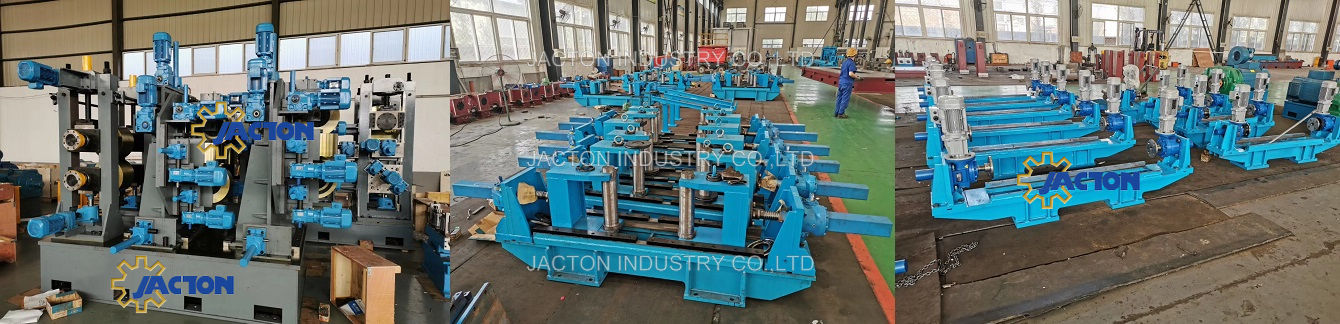

Applicazioni dei martinetti a vite con ingranaggio a vite senza fine nell'industria della carta, della stampa, della stampa, fabbriche di gesso, macchine per la formatura della lamiera, applicazioni di sollevamento meccanico, applicazioni di sollevamento di piattaforme, macchine per l'industria alimentare, settore edile, martinetti per il sollevamento di strade e ponti, cantieri navali, apertura e chiusura di condotte forzate, processi industriali, macchine per profilatura, industria mineraria, industria della difesa, tavole elevatrici e applicazioni di allestimento scenico.
Imballaggio e spedizione

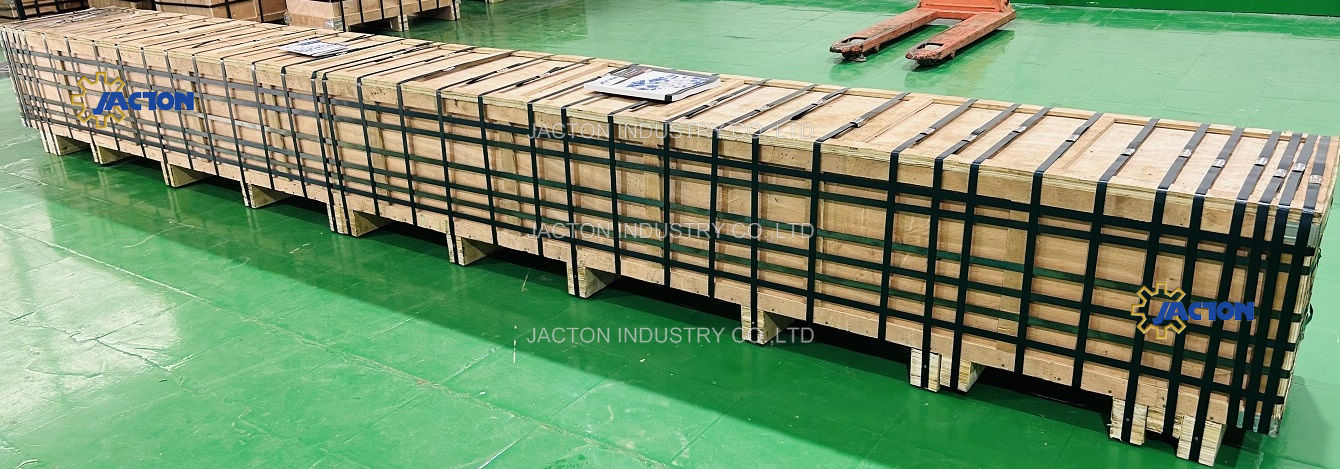

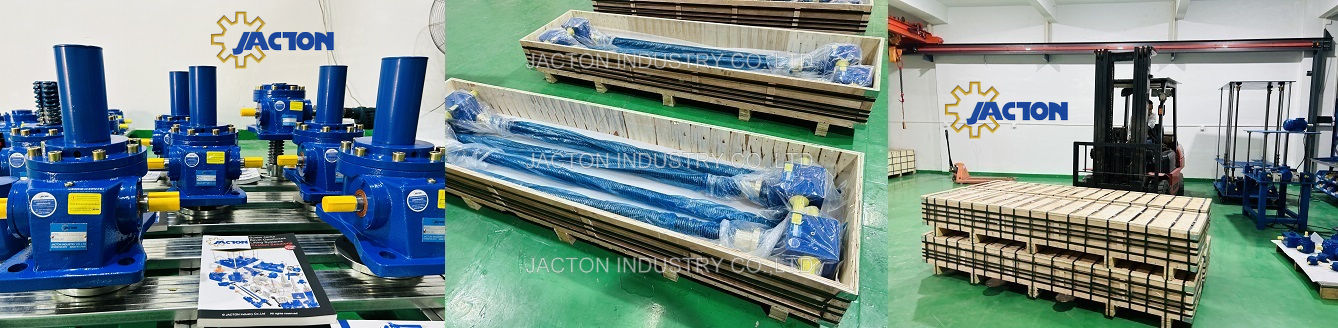

* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
