| 올바르게 선택되고 유지되는 WROM 기어 나사 잭은 수년간 산업 부하를 확실하게 들어 올리거나 위치시켜야합니다. 잭 디자인이 이해되면 기계화 된 응용 분야에 통합하는 것은 상당히 간단한 문제입니다. 기계 나사 잭의 기본 구성 요소는 나사, 기어 세트 및 스러스트 베어링을 들어 올리는 것입니다. 잭은 세 가지 기본 디자인, 즉 번역, 비 회전을 위해 키 및 여행 너트를 위해 키로 제공됩니다. 이들은 4 개의 표준 나사 끝 조건, 일반 끝, 상단 판 끝, 나사산 끝 또는 수컷 클레 비스 엔드를 선택할 수 있습니다. | |||||||||
JTM500
Jacton
제품 설명

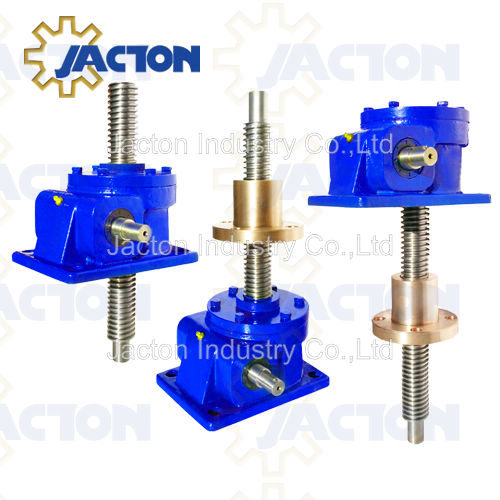

500 KN WORM 기어 스크류 잭-트래프 졸성 나사 유형 -120X16 . 사다리꼴 나사 잭은 다양한 산업용 리프팅, 낮추기, 밀기 및 당기는 응용 분야에 저렴한 솔루션을 제공합니다. 12 개의 크기로 제공되는이 웜 기어 나사 잭은 자체 잠금 ACME 스크류를 특징으로하며 여러 옵션 및 구성으로 주문할 수 있으며, 가장 기본적인 번역, 키 또는 회전 디자인을 포함하여.
주요 기능
* 최대 정적 하중 용량 500 kN (100000 lbs).
* 자체 잠자 사다리꼴 나사 크기 TR 120X16.
* 두 가지 기어 비율 : 높은 비율 1 : (10-2/3), 느린 비율 1 : 32.
* 커스텀 스트로크 길이, 압축 하중의 최대 60 00mm, 장력 하중 9000mm.
* 기본 디자인 : 나사, 키 나사 및 회전 나사를 번역합니다.
* 똑바로 또는 거꾸로 장착. 장력 또는 압축 하중으로 제공됩니다.
* 1- 스타트 나사 나사, 사용자 정의 2- 스타트 스크린 스크류가있는 표준은 이동 속도가 높아지고 위치를 유지하기 위해 브레이크 또는 외부 잠금 장치가 필요합니다.
* 스크류 엔드 피팅 : 상단 플레이트, 클레 비스 엔드, 스레드 엔드, 일반 엔드, 포크 헤드 및로드 엔드.
* 전원 : 수동으로 핸드 휠 및 크랭크 손잡이, 모터 드라이브 또는 둘 다에 의해 전기적으로.
* 연결 샤프트, 베벨 기어 박스, 커플 링, 전기 모터, 기어 감속기, 제한 스위치 및 베개 블록 등으로 연결된 정확한 동기화 된 리프팅 시스템 (다중 잭 시스템)에 개별적으로 사용하거나 결합 할 수 있습니다.
* 커스텀 더블 클레비스 스크류 잭, 트룬 니언 마운트 스크류 잭 및 안티 백 블라시 스크류 잭.
* 유압 및 공압 시스템의 대안으로 사용할 수 있습니다.
제품 자료
우리는 가장 좋은 재료를 사용하여 구입 한 500 kN 웜 기어 스크류 잭-트래프 대형 나사 유형의 성능과 수명을 보장합니다.
* 주택 : 고강도 캐스팅 하우징, 연성 철.
* ACME 나사 : 표준으로 C45 강철. 맞춤형 스테인리스 스틸 304 또는 316.
* 입력 샤프트 (웜) : 고주파 열 처리 공정의 C45 강철. 맞춤형 스테인리스 스틸 304 또는 316.
* 웜 기어 / 이동 너트 / 안전 너트 : ZQAL9-4 (알루미늄 청동) 표준으로. 사용자 정의 zcusn10pb1 (주석 청동 주물).
* 베어링 : 웜 기어를위한 반전 볼 볼 추력 베어링. 입력 샤프트 (웜)를위한 정제 볼 베어링. 맞춤형 스테인리스 스틸 304.
* 모터 플랜지 어댑터 : 고강도 캐스팅 모터 어댑터, 연성 철. 맞춤형 스테인리스 스틸 304 또는 316.
* 윤활제 : 합성 그리스, 극한 압력 EP2 리튬 그리스.
다운로드
speficications | 치수 도면 | 선택 안내서 | 목록
신청 사례
종이, 프레스, 인쇄 산업, 석고 공장, 판금 형성 기계, 기계식 리프팅 애플리케이션, 플랫폼 리프팅 응용 프로그램, 식품 가공 기계, 건설 부문, 도로 및 교량 리프팅을위한 브리지 잭, 선박, 펜 스톡, 롤 양식 기계, 방위 산업, 리프트 셋 테이블, 리프트 셋 테이블, 리프트 셋 테이블, 리프트 셋 보관소, 리프트 셋 보관소, 리프트 셋 보관소의 개방 및 폐쇄.
포장 및 배송
* 100% 표준 수출 합판 사례 (무료 훈증을 갖춘 국제 수출 표준 목재 재료).
* Express (Air) : FedEx, DHL, UPS, TNT에 의해 FedEx의 Factory to Customer 'Company. Incoterms : Exw, DDU.
* 해상화물 : 선박으로 공장에서 목적지로 항구. Incoterms : CIF, FOB, EXW, CFR.
* 항공화물 : 비행기별로 공항에서 공항에서 공항까지. INCOTERMS : CFR, EXW, FCA, CPT, CIP.
* 추가 옵션 (문 오르기) : 열차 운송, 트럭 운송, 해양 운송.
