| Gli attuatori con martinetto a vite a ricircolo di sfere cubiche da 300 kN possono essere utilizzati singolarmente, in tandem o in disposizioni multiple, collegati tramite alberi, giunti e scatole di ingranaggi oblique. Sono disponibili anche modelli speciali. Gli alberi a vite senza fine a estremità singola con estensioni destre o sinistre vengono forniti senza alcun costo aggiuntivo. | |||||||||
JTD300
JACTON

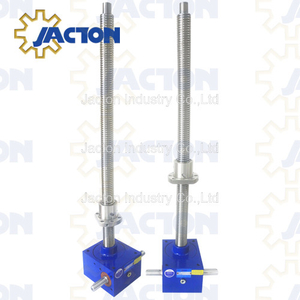

Descrizione del prodotto
Martinetto con vite a ricircolo di sfere cubica 300 kN-100x20- Vite a ricircolo di sfere. Vantaggi degli attuatori con vite a ricircolo di sfere: sposta i carichi e applica la forza in modo più efficiente rispetto ad altri attuatori meccanici. Consentono un funzionamento più veloce e una maggiore durata sotto carico. Richiedono meno potenza fornendo un'azione meccanica positiva. Consentire la sincronizzazione di più unità. Gestisce il pieno carico in tensione o compressione. Alta velocità: il basso attrito consente il movimento lineare in alcuni modelli fino a 3.000 mm al minuto a 1.500 giri/min di velocità dell'albero a vite senza fine, a condizione che non venga superata la potenza massima nominale. Azione positiva: funziona con un elevato grado di affidabilità, senza la necessità di costose pompe, tubi o valvole. Posizionamento preciso - Alta efficienza significa controllo accurato, anche in disposizioni di più attuatori. Lunga durata: il basso attrito significa una maggiore durata operativa. Basso consumo energetico: il design altamente efficiente significa che è necessaria meno potenza per ottenere una determinata spinta; il fabbisogno energetico è pari a due terzi di quello degli attuatori a vite, con risparmi su motori, giunti, riduttori, alberi e controlli.
Caratteristiche principali
* massimo Capacità di carico statico 300 kN (30.000 kg).
* Vite a ricircolo di sfere ad alta precisione dimensioni 100x20.
* Due rapporti di trasmissione: rapporto alto 10:1, rapporto lento 40 :1, per velocità lineari alte e lente (fino a 3 m/min)
* Lunghezza corsa personalizzata della vite a ricircolo di sfere, corsa massima 60.00 mm con carico di compressione, 9.000 mm con carico di tensione.
* Versioni base: vite traslante, vite antirotazione e vite rotante.
* Montaggio verticale o invertito. Disponibili con carichi in trazione o compressione.
* Raccordi con estremità tonda a sfera : piastra superiore, estremità con forcella, estremità filettata, estremità liscia, testa a forcella ed estremità asta.
* Standard con vite a ricircolo di sfere a passo singolo, vite a ricircolo di sfere personalizzata doppia o a passo elevato che offre una maggiore velocità di traslazione. Entrambi richiedono un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.
* Alimentazione: il volantino manuale non è raccomandato, elettricamente tramite azionamento del motore con freno.
* Può essere applicato singolarmente o combinato in un sistema di sollevamento esattamente sincronizzato (sistemi a martinetti multipli), collegato tramite alberi di collegamento, rinvii angolari, giunti, motori elettrici, riduttori, finecorsa e supporti, ecc.
* Utilizzabili come alternative ai sistemi idraulici e pneumatici.
* Elevata precisione, alta efficienza, alte prestazioni, ciclo di lavoro elevato, gioco ridotto, lunga durata e velocità di sollevamento uniforme.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata del martinetto a ricircolo di sfere cubiche da 300 kN che hai acquistato.
La vite a ricircolo di sfere e il dado sono realizzati in acciaio legato temprato con sfere del cuscinetto temprate che trasportano il carico tra il dado e la vite.
* Alloggiamento: alloggiamento in fusione ad alta resistenza, ferro duttile.
* Vite a ricircolo di sfere: SCM 450, S55C, Durezza: HRC 58-62.
* Dado a sfera: SCM415H, Durezza: HRC 58-62
* Sfera: SUJ2, Durezza: HRC 60 UP.
* Albero di ingresso (vite senza fine): acciaio C45 nel processo di trattamento termico ad alta frequenza. Acciaio inossidabile personalizzato 304 o 316.
* Ruota a vite senza fine: ZQAl9-4 (fusione di bronzo all'alluminio) di serie. ZCuSn10Pb1 personalizzato (bronzo allo stagno fuso).
* Cuscinetto: cuscinetti assiali a sfere antiattrito per ingranaggi a vite senza fine. Cuscinetti a sfere antifrizione per albero di ingresso (vite senza fine). Acciaio inossidabile personalizzato 304.
* Adattatore flangia motore: adattatore motore in fusione ad alta resistenza, ferro duttile. Acciaio inossidabile personalizzato 304 o 316.
* Lubrificanti: grasso sintetico, grasso al litio EP2 per pressioni estreme.
Scaricamento
Specifiche | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione
I martinetti con vite a ricircolo di sfere con ingranaggio a vite senza fine sono veloci ed efficienti. Possono posizionare e sostenere con precisione i carichi. Gli esempi includono: piattaforme elevatrici, regolazioni di serrande, ascensori ergonomici, ascensori per manutenzione, regolazioni dei rulli, antenne della stazione terrestre, inseguitori solari, regolazioni dei trasportatori, attrezzature per l'imballaggio e regolazioni dei cancelli.
Imballaggio e spedizione
* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
