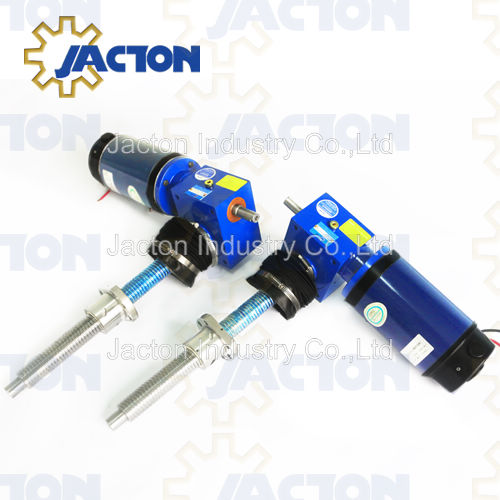

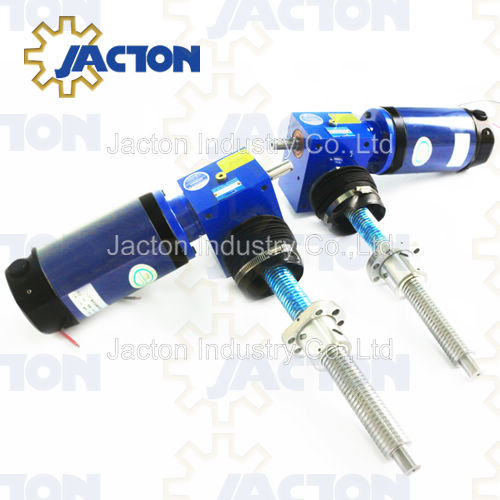

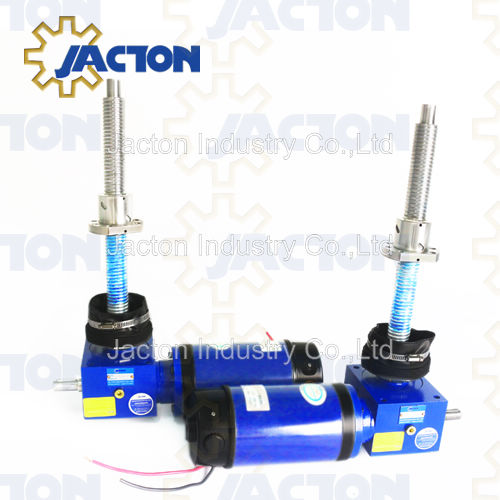

| 300 knキュービックボールスクリュージャックアクチュエータは、シャフト、カップリング、マイターギアボックスで接続された、タンデムまたは複数の配置で個別に使用できます。特別なモデルも利用できます。左または右側の拡張機能を備えたシングルエンドワームシャフトは、追加料金なしで装備されています。 | |||||||||
JTD300
Jacton
製品説明
立方ボールスクリュージャック300 KN-100x20-ボールスクリュー。 ボールスクリューアクチュエータの利点：荷重を動かし、他の機械的アクチュエーターよりも効率的に力を加えます。より速い操作と負荷の長い寿命を許可します。肯定的な機械的作用を提供することにより、より少ない電力が必要です。複数のユニットの同期を許可します。張力または圧縮で全負荷を処理します。高速摩擦摩擦により、1500 rpmのワームシャフト速度で1分あたり最大3000 mmのモデルで線形運動が可能になり、最大馬力の定格が超えられません。肯定的な作用 - 高価なポンプ、ホース、バルブを必要とせずに、高度な信頼性で動作します。正確なポジショニング - 高効率とは、複数のアクチュエータの配置においても、正確な制御を意味します。長寿命 - 低摩擦は、より長い動作寿命を意味します。低電力使用 - 高効率の設計により、特定の推力を達成するために必要な電力が少ないことを意味します。電力のニーズは、機械ねじアクチュエーターの3分の2と同じくらい、モーター、カップリング、還元剤、シャフト、コントロールを節約します。
主な機能
*最大 静的荷重容量 300 kN（30000kg）。
* 高精度のボールネジサイズ100x20。
* 2つのギア比： 高い比率 10：1、 遅い比率40 ：1、高および遅い線形速度（最大3 m/min）
* カスタムストロークのボールスクリューの長さ、圧縮荷重で最大 ストローク60 00 mm、張力荷重9000 mm。
* 基本設計：ネジ、回転防止ネジ、回転ネジの翻訳。
* 直立または反転した取り付け。張力または圧縮荷重で利用できます。
*ボールSクルーエンドフィッティング：トッププレート、クレビスエンド、ねじ端、プレーンエンド、フォークヘッド、ロッドエンド。
*シングルリードボールスクリュー、カスタムダブルまたはハイリードボールスクリューを備えた標準。これにより、移動速度が向上します。どちらも、位置を保持するためにブレーキまたは外部ロックデバイスを必要とします。
* 電源：ブレーキモータードライブで電気的には、手動ハンドホイールをお勧めしません。
* 個別に使用するか、シャフト、ベベルギアボックス、カップリング、電動モーター、ギア還元剤、制限スイッチ、枕ブロックなどを接続することでリンクして、正確に同期したリフティングシステム（複数のジャックシステム）に結合することができます。
*油圧および空気圧系の代替として使用できます。
*高精度、高効率、高性能、高デューティサイクル、低反発、長いサービス寿命、均一な持ち上げ速度。
製品材料
最適な素材を使用して、購入した300 knキュービックボールスクリュージャックのパフォーマンスと寿命を保証します。
ボールスクリューとナットは、 ナットとネジの間に荷物を運ぶ硬化したベアリングボールを備えた硬化合金鋼で作られています。
*住宅： 高強度鋳造住宅、延性鉄。
*ボールスクリュー： SCM 450、S55C、硬度：HRC 58-62。
*ボールナット： SCM415H、硬度：HRC 58-62
* ボール： SUJ2、硬度：HRC 60 UP。
*入力シャフト（ワーム）： 高周波熱処理プロセスにおけるC45スチール。カスタムステンレス鋼304または316。
*ワームホイール： ZQAL9-4（アルミニウムブロンズの鋳造）標準として。カスタムZCUSN10PB1（ティンブロンズの鋳造）。
*ベアリング： ワームギアの摩擦防止ボールスラストベアリング。入力シャフト（ワーム）の抗摩擦防止ボールベアリング。カスタムステンレス鋼304。
*モーターフランジアダプター： 高強度鋳造モーターアダプター、延性鉄。カスタムステンレス鋼304または316。
*潤滑剤： 合成グリース、極端な圧力EP2リチウムグリース。
ダウンロード
speficications |寸法図|選択ガイド|カタログ
アプリケーションケース
ワームギアボールスクリュージャックは高速で効率的です。彼らは正確に配置して負荷を保持できます。例には、プラットフォームリフト、ダンパー調整、人間工学に基づいたリフト、メンテナンスリフト、ロール調整、アースステーションアンテナ、ソーラートラッカー、コンベア調整、パッケージ装置、およびゲート調整が含まれます。
