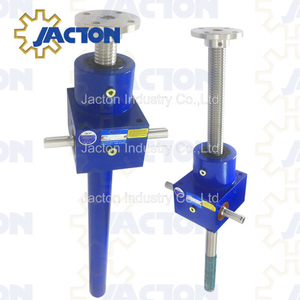

| 300 केएन क्यूबिक बॉल स्क्रू जैक एक्चुएटर्स का उपयोग व्यक्तिगत रूप से, एक साथ या कई व्यवस्थाओं में किया जा सकता है, जो शाफ्टिंग, कपलिंग और मैटर गियर बॉक्स से जुड़े होते हैं। विशेष मॉडल भी उपलब्ध हैं. बाएं या दाएं हाथ के एक्सटेंशन वाले सिंगल एंड वर्म शाफ्ट बिना किसी अतिरिक्त शुल्क के सुसज्जित हैं। | |||||||||
JTD300
जैक्टन
उत्पाद वर्णन
क्यूबिक बॉल स्क्रू जैक 300 kN-100x20- बॉल स्क्रू। बॉल स्क्रू एक्चुएटर के लाभ: अन्य यांत्रिक एक्चुएटर्स की तुलना में भार को स्थानांतरित करना और अधिक कुशलता से बल लगाना। लोड के तहत तेज़ संचालन और लंबे जीवन की अनुमति दें। सकारात्मक यांत्रिक क्रिया प्रदान करके कम शक्ति की आवश्यकता होती है। एकाधिक इकाइयों के सिंक्रनाइज़ेशन की अनुमति दें। तनाव या संपीड़न में पूरा भार संभालता है। उच्च गति - कम घर्षण कुछ मॉडलों में 1500 आरपीएम वर्म शाफ्ट गति पर 3000 मिमी प्रति मिनट तक रैखिक गति की अनुमति देता है, बशर्ते अधिकतम हॉर्स पावर रेटिंग से अधिक न हो। सकारात्मक कार्रवाई - महंगे पंप, होसेस या वाल्व की आवश्यकता के बिना, उच्च स्तर की विश्वसनीयता के साथ संचालित होता है। सटीक स्थिति-उच्च दक्षता का मतलब सटीक नियंत्रण है, यहां तक कि कई एक्चुएटर व्यवस्थाओं में भी। लंबा जीवन - कम घर्षण का मतलब लंबे समय तक चलने वाला जीवन है। कम बिजली का उपयोग - अत्यधिक कुशल डिज़ाइन का मतलब है कि किसी दिए गए जोर को प्राप्त करने के लिए कम बिजली की आवश्यकता होती है; मोटर, कपलिंग, रेड्यूसर, शाफ्टिंग और नियंत्रण में बचत के साथ, बिजली की ज़रूरतें मशीन स्क्रू एक्चुएटर्स की दो-तिहाई तक होती हैं।
मुख्य विशेषताएं
* अधिकतम स्थैतिक भार क्षमता 300 kN (30000 किग्रा)।
* उच्च परिशुद्धता बॉल स्क्रू आकार 100x20।
* दो गियर अनुपात: उच्च अनुपात 10:1, धीमा अनुपात 40 :1, उच्च और धीमी रैखिक गति के लिए (3 मीटर/मिनट तक)
* बॉल स्क्रू की कस्टम स्ट्रोक लंबाई, संपीड़न भार में अधिकतम स्ट्रोक 60 00 मिमी, तनाव भार में 9000 मिमी।
* मूल डिज़ाइन: ट्रांसलेटिंग स्क्रू, एंटी-रोटेशन स्क्रू और रोटेटिंग स्क्रू।
* सीधा या उल्टा माउंटिंग. तनाव या संपीड़न भार में उपलब्ध है।
* बॉल एस क्रू एंड फिटिंग्स: टॉप प्लेट, क्लीविस एंड, थ्रेडेड एंड, प्लेन एंड, फोर्क हेड और रॉड एंड।
* सिंगल लीड बॉल स्क्रू, कस्टम डबल या हाई लीड बॉल स्क्रू के साथ मानक जो बढ़ी हुई यात्रा गति प्रदान करता है। इन दोनों को स्थिति बनाए रखने के लिए ब्रेक या बाहरी लॉकिंग डिवाइस की आवश्यकता होती है।
* पावर स्रोत: मैनुअल हैंड व्हील की अनुशंसा नहीं की जाती है, विद्युत रूप से ब्रेक मोटर ड्राइव द्वारा।
* इसे या तो व्यक्तिगत रूप से उपयोग किया जा सकता है या बिल्कुल सिंक्रनाइज़ लिफ्टिंग सिस्टम (मल्टीपल जैक सिस्टम) में संयोजित किया जा सकता है, जो कनेक्टिंग शाफ्ट, बेवल गियरबॉक्स, कपलिंग, इलेक्ट्रिक मोटर, गियर रिड्यूसर, लिमिट स्विच और पिलो ब्लॉक आदि से जुड़ा हुआ है।
* हाइड्रोलिक और वायवीय प्रणालियों के विकल्प के रूप में इस्तेमाल किया जा सकता है।
* उच्च सटीकता, उच्च दक्षता, उच्च प्रदर्शन, उच्च कर्तव्य चक्र, कम प्रतिक्रिया, लंबी सेवा जीवन और समान उठाने की गति।
उत्पाद सामग्री
आपके द्वारा खरीदे गए 300 केएन क्यूबिक बॉल स्क्रू जैक के प्रदर्शन और जीवनकाल की गारंटी के लिए हम सर्वोत्तम सामग्रियों का उपयोग करते हैं।
बॉल स्क्रू और नट को कठोर मिश्र धातु इस्पात से बनाया जाता है, जिसमें कठोर असर वाली गेंदें नट और स्क्रू के बीच भार ले जाती हैं।
* आवास: उच्च शक्ति कास्टिंग आवास, तन्य लौह।
* बॉल स्क्रू: एससीएम 450, एस55सी, कठोरता: एचआरसी 58-62।
* बॉल नट: SCM415H, कठोरता: HRC 58-62
* गेंद: SUJ2, कठोरता: HRC 60 UP.
* इनपुट शाफ्ट (वर्म): उच्च आवृत्ति ताप उपचार प्रक्रिया में C45 स्टील। कस्टम स्टेनलेस स्टील 304 या 316।
* वर्म व्हील: मानक के रूप में ZQAl9-4 (कास्टिंग एल्यूमीनियम कांस्य)। कस्टम ZCuSn10Pb1 (कास्टिंग टिन कांस्य)।
* बियरिंग: वर्म गियर के लिए घर्षण-रोधी बॉल थ्रस्ट बियरिंग्स। इनपुट शाफ्ट (वर्म) के लिए घर्षण-रोधी बॉल बियरिंग्स। कस्टम स्टेनलेस स्टील 304।
* मोटर फ्लैंज एडाप्टर: उच्च शक्ति कास्टिंग मोटर एडाप्टर, डक्टाइल आयरन। कस्टम स्टेनलेस स्टील 304 या 316।
* स्नेहक: सिंथेटिक ग्रीस, अत्यधिक दबाव EP2 लिथियम ग्रीस।
डाउनलोड करना
विशेष विवरण | आयामी चित्र | चयन गाइड | सूची
आवेदन मामला
वर्म गियर बॉल स्क्रू जैक तेज़ और कुशल हैं। वे भार को सटीक रूप से स्थिति में रख सकते हैं और पकड़ सकते हैं। उदाहरणों में शामिल हैं: प्लेटफ़ॉर्म लिफ्ट, डैम्पर समायोजन, एर्गोनोमिक लिफ्ट, रखरखाव लिफ्ट, रोल समायोजन, अर्थ स्टेशन एंटेना, सोलर ट्रैकर, कन्वेयर समायोजन, पैकेजिंग उपकरण और गेट समायोजन।
