| Elektromechanische Linearantriebe bestehen entweder aus einer trapezförmigen Leitspindel und Mutter, die von einem Elektromotor über ein Untersetzungsgetriebe angetrieben werden. Die Leitspindel wandelt eine Drehbewegung in eine lineare Bewegung um. Wenn sich die Schraube dreht, fährt die Mutter die an der Last befestigte Kolbenstange aus und ein. Hauptmerkmale elektrischer Linearantriebe: Hocheffizienter Schraubenmechanismus und Getriebe. Hohe dynamische Belastbarkeit und großer Geschwindigkeitsbereich. Präzise Wiederholgenauigkeit der Positionierung. Lange Lebensdauer und geringe Wartungs- und Betriebskosten. Sauberer Betrieb und geringe Geräuschentwicklung. Kostengünstiges Paket. Option mit geführtem Stößel. | |||||||||
LAP8000
JACTON
Produktbeschreibung

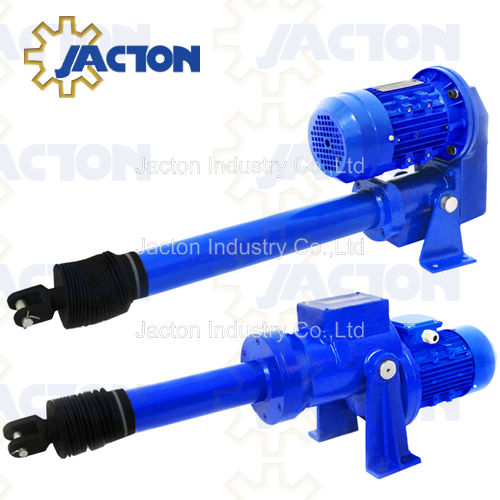

Hochgeschwindigkeits-Hochleistungs -8000-kgf-Elektrolinearantriebe mit Parallelantrieb sind eine Alternative zu Pneumatikzylindern und Hydraulikzylindern. Elektromechanische Linearaktuatoren erreichen nicht nur die Belastbarkeit von Hydraulikzylindern und übertreffen die Belastbarkeit herkömmlicher elektromechanischer Aktuatoren, sondern bieten auch: Einfache Installation, keine Verrohrung, kein Netzteil und keine Ventile. Einfache Synchronisierung mehrerer Geräte. Präzise und wiederholbare Positionierung mithilfe eines vereinfachten Systems. Geringer Stromverbrauch und geringe Betriebskosten. Keine Öllecks, Verunreinigungen oder Brandgefahr. Geräuscharmes System. Höhere dynamische Kapazität, höhere Geschwindigkeitsfähigkeit und längere Lebensdauer.
Funktionsprinzip
Eine trapezförmige Leitspindel und Mutter wird von einem Elektromotor über ein Untersetzungsgetriebe angetrieben. Die Leitspindel wandelt eine Drehbewegung in eine lineare Bewegung um. Wenn der Motor aktiviert wird, dreht er die Schraube, wodurch die Mutter bewegt wird. Die Mutter fährt die Kolbenstange aus und zurück, die an der Last befestigt ist.
Hauptmerkmale
* Parallele Antriebskonfigurationen.
* Selbsthemmende trapezförmige Leitspindel und Mutter (kein Rückwärtsgang).
* Schubkraft: 8000 kgf.
* Fahrgeschwindigkeit: 28 mm/s (langsame Geschwindigkeit), 42 mm/s (mittlere Geschwindigkeit).
* Motorleistung: 5,5 kW, 7,5 kW.
* Es gibt keine „Standard“-Verfahrlängen, maximal 1600 mm.
* 3-Phasen-Normalmotor (380 V, 3 Phasen Wechselstrom) als Standard. Auch Bremsmotoren sind erhältlich.
* Nicht rotierende Verlängerungsstange mit Anti-Rotationsführung.
* Zubehör: Bremsmotor, Handrad, externe Endschalter, Faltenbalgmanschetten und Klemmen, Zapfenmontagehalterungen, elektrischer Steuerkasten, Encoder und Kolbenstange aus Edelstahl oder verchromt.
* Elektrische Linearantriebe und Elektrozylinder können eine echte Alternative zu Pneumatik- und Hydraulikzylindern sein.
Anwendungsfall
Elektrische Linearaktuatoren werden häufig in Industrieanlagen, Bewegungsplattformen wie Toren, Dämpfern, Ofen- und Prozesstanktüren, Antennen, orthopädischen Tischen und anderen medizinischen Geräten, ergonomischen Möbeln und landwirtschaftlichen Geräten, Scherenhebebühnen, Scherenplattformen, Hebebühnen, Robotik, kontinuierlich arbeitenden Farbpumpen, medizinischen Betten, Wickelmaschinen, Tundish-Wagen, Prozesslinien für den kontinuierlichen Betrieb, zum Öffnen und Schließen von Türen, zum Heben, Drücken und Ziehen sowie zur präzisen Positionierung eingesetzt. Für Ihre speziellen Anwendungen sind auch kundenspezifische Linearzylinder erhältlich.
Verpackung und Versand
* 100 % Standard-Export-Sperrholzkisten (internationaler Export von Standard-Holzmaterial mit kostenloser Begasung).
* Express (Luft): Vom Werk zum Unternehmen des Kunden per FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Seefracht: Fabrik zum Zielseehafen per Schiff. Incoterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Zielflughafen mit dem Flugzeug. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür-zu-Tür): Bahntransport, LKW-Transport, Seeschifffahrt.
