| Elektrische Linearzylinder als Alternative zu Pneumatikzylindern oder Hydraulikzylindern. Elektrozylinder sind selbsthemmende Linearantriebe, was bedeutet, dass im Stillstand keine Energie zugeführt wird, einfache Installation mit zwei Zapfenbefestigungsfüßen, keine Rohrleitungen, Antriebsaggregate und Ventile, geringer Stromverbrauch und Betriebskosten, keine Öllecks, Verschmutzung oder Brandgefahr, geräuscharmes System, höhere dynamische Kapazität, höhere Geschwindigkeitsfähigkeit und längere Lebensdauer. Dies macht Jacton-Elektrozylinder zu einer interessanten Alternative zu pneumatischen und hydraulischen Antrieben. | |||||||||
LAP630
JACTON
Produktbeschreibung
Elektrische Linearantriebe mit Parallelantrieb und 630 kgf sind ein perfekter Ersatz für den Pneumatikzylinder und den Hydraulikzylinder. Typ mit Hebeschraube. Es handelt sich um einen elektrischen Linearantrieb mit Hebeschraube (ACME-Schraube) von Jacton. Integrierter Elektromotor, Sensor. Zu ihren Merkmalen gehören hohe Belastbarkeit, hohe lineare Geschwindigkeit, lange Lebensdauer, geräuscharmes System, keine Öllecks, Verschmutzung oder Brandgefahr, genaue und wiederholbare Positionierung durch vereinfachtes System, einfache Synchronisierung, einfache Installation, keine Rohrleitungen, Antriebsaggregate und Ventile, Auswahl an Endbeschlägen wie Gabelkopf, Gewindeende, obere Platte, Zapfenmontage (mit oder ohne Füße), Näherungsschalter, geführter Stößel (die Führung der lastseitigen Lasten auf den Betätigungsstößel sollte vermieden werden, indem sichergestellt wird, dass die Last geführt wird) und Faltenbalgmanschetten.
Funktionsprinzip
Eine trapezförmige Leitspindel und Mutter wird von einem Elektromotor über ein Untersetzungsgetriebe angetrieben. Die Leitspindel wandelt eine Drehbewegung in eine lineare Bewegung um. Wenn der Motor aktiviert wird, dreht er die Schraube, wodurch die Mutter bewegt wird. Die Mutter fährt die Kolbenstange aus und zurück, die an der Last befestigt ist.
Hauptmerkmale
* Parallele Antriebskonfigurationen.
* Selbsthemmende trapezförmige Leitspindel und Mutter (kein Rückwärtsgang).
* Schubkraft: 630 kgf.
* Fahrgeschwindigkeit: 28 mm/s (langsame Geschwindigkeit), 42 mm/s (mittlere Geschwindigkeit), 65 mm/s (hohe Geschwindigkeit).
* Motorleistung: 0,55 kW, 0,75 kW, 1,1 kW.
* Es gibt keine „Standard“-Verfahrlängen, maximal 1000 mm.
* 3-Phasen-Normalmotor (380 V, 3 Phasen Wechselstrom) als Standard. Auch Bremsmotoren sind erhältlich.
* Nicht rotierende Verlängerungsstange mit Anti-Rotationsführung.
* Zubehör: Bremsmotor, Handrad, externe Endschalter, Faltenbalgmanschetten und Klemmen, Zapfenmontagehalterungen, elektrischer Steuerkasten, Encoder und Kolbenstange aus Edelstahl oder verchromt.
* Elektrische Linearantriebe und Elektrozylinder können eine echte Alternative zu Pneumatik- und Hydraulikzylindern sein.
Anwendungsfall
Elektrische Linearaktuatoren werden häufig in Industrieanlagen, Bewegungsplattformen wie Toren, Dämpfern, Ofen- und Prozesstanktüren, Antennen, orthopädischen Tischen und anderen medizinischen Geräten, ergonomischen Möbeln und landwirtschaftlichen Geräten, Scherenhebebühnen, Scherenplattformen, Hebebühnen, Robotik, kontinuierlich arbeitenden Farbpumpen, medizinischen Betten, Wickelmaschinen, Tundish-Wagen, Prozesslinien für den kontinuierlichen Betrieb, zum Öffnen und Schließen von Türen, zum Heben, Drücken und Ziehen sowie zur präzisen Positionierung eingesetzt. Für Ihre speziellen Anwendungen sind auch kundenspezifische Linearzylinder erhältlich.

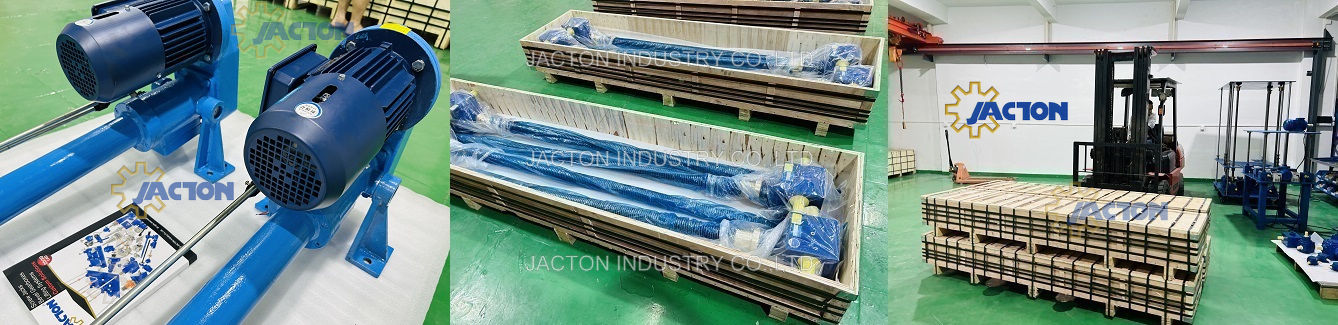

Verpackung und Versand
* 100 % Standard-Export-Sperrholzkisten (internationaler Export von Standard-Holzmaterial mit kostenloser Begasung).
* Express (Luft): Vom Werk zum Unternehmen des Kunden per FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Seefracht: Fabrik zum Zielseehafen per Schiff. Incoterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Zielflughafen mit dem Flugzeug. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür-zu-Tür): Bahntransport, LKW-Transport, Seeschifffahrt.
