| Zu den Motortypen mit Spindelhubgetriebe gehören Elektromotoren, Getriebemotoren, Untersetzungsgetriebe, Hydraulikmotoren, Pneumatikmotoren und explosionsgeschützte Motoren. Unter Motor versteht man einen Asynchron-/Induktionsmotor und über dem Motor keine Bremse, falls erforderlich, in der Bestellung/Rechnung angegeben. Geeignete Leistungen umfassen 1/8 PS (90 W), 1/6 PS (120 W), 1/4 PS (180 W), 1/3 PS (250 W), 1/2 PS (370 W), 3/4 PS (550 W), 1 PS (750 W), 1,5 PS (1,1 kW), 2 PS (1,5 kW), 3 PS (2,2 kW), 4 PS (3 kW). 5,5 PS (4 kW), 7,5 PS (5,5 kW), 10 PS (7,5 kW). Bei einer Eingangsleistung von mehr als 7,5 kW wenden Sie sich bitte an den Vertrieb/Ingenieure von JACTON. | |||||||||
JTW-5T
JACTON

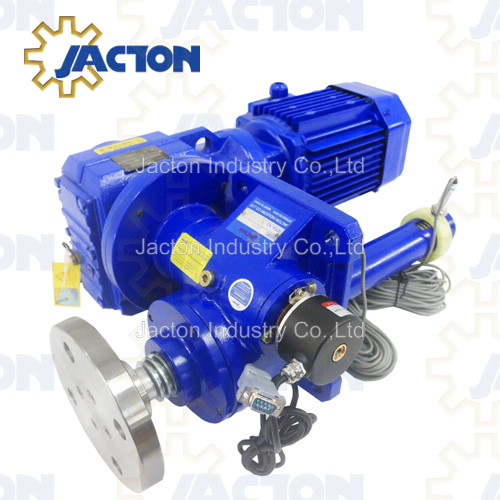

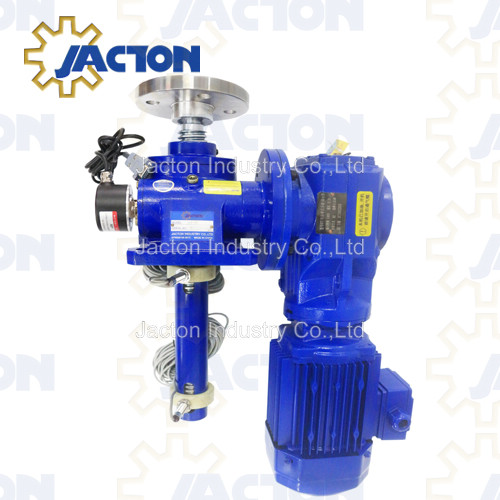

Elektrischer Spindelhubgetriebe mit Schneckengetriebe, 5 Tonnen. Merkmale: maximale statische Tragfähigkeit 5 Tonnen, Schneckenschraube 40 mm Durchmesser, Steigung 7 mm, Hub 150 mm, langsamstes Übersetzungsverhältnis 1/6, aufrecht, keine Drehung, Keilschraubendesign. Zubehör: 1,1-kW-Kegelstirnradgetriebemotor, Inkrementalgeber, Motorflansch, Endschalter, Schutzrohr und nicht standardmäßiges Kopfplattenende.
Aus Gründen der Synchronisation wird üblicherweise ein einzelner Getriebemotor eingesetzt, häufig mit doppelter Abtriebswelle, wie dies bei einer Kegelstirnradkonstruktion möglich ist. Die Verbindung zwischen den Spindelhubgetrieben erfolgt über Distanzkupplungen und Kegelradgetriebe. Im Idealfall übernimmt der Spindelhubgetriebelieferant die Verantwortung für die Spezifikation und Lieferung des kompletten Hebesystems.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften Elektro-Schneckenhubgetriebes 5 Tonnen zu gewährleisten.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Hebeschraube: C45-Stahl als Standard. Kundenspezifischer Edelstahl 304 oder 316.
* Eingangswelle (Schnecke): C45-Stahl im Hochfrequenz-Wärmebehandlungsverfahren. Kundenspezifischer Edelstahl 304 oder 316.
* Schneckengetriebe: ZQAl9-4 (Aluminiumbronzeguss) als Standard. Kundenspezifisch ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Wälzkugellager für Schneckengetriebe. Wälzlager für die Eingangswelle (Schnecke). Kundenspezifischer Edelstahl 304.
* Schmiermittel: Synthetisches Fett, EP2-Lithiumfett für extremen Druck.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Verpackung und Versand
* 100 % Standard-Export-Sperrholzkisten (internationaler Export von Standard-Holzmaterial mit kostenloser Begasung).
* Express (Luft): Vom Werk zum Unternehmen des Kunden per FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Seefracht: Fabrik zum Zielseehafen per Schiff. Incoterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Zielflughafen mit dem Flugzeug. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür-zu-Tür): Bahntransport, LKW-Transport, Seeschifffahrt
