| 電動スクリュージャッキ駆動モーターの種類には、電気モーター、ギアモーター、ギア減速機、油圧モーター、空圧モーター、防爆モーターなどがあります。モーターとは非同期/誘導モーターを意味し、必要に応じて注文書/請求書に記載されているブレーキのないモーターを指します。適切な出力は1/8HP(90W)、1/6HP(120W)、1/4HP(180W)、1/3HP(250W)、1/2HP(370W)、3/4HP(550W)、1HP(750W)、1.5HP(1.1KW)、2HP(1.5KW)、 3HP(2.2KW)、4HP(3KW)、5.5HP(4KW)、7.5HP(5.5KW)、10HP(7.5KW)。 7.5KW を超える入力電力については、JACTON の営業/エンジニアにお問い合わせください。 | |||||||||
JTW-5T
ジャクトン

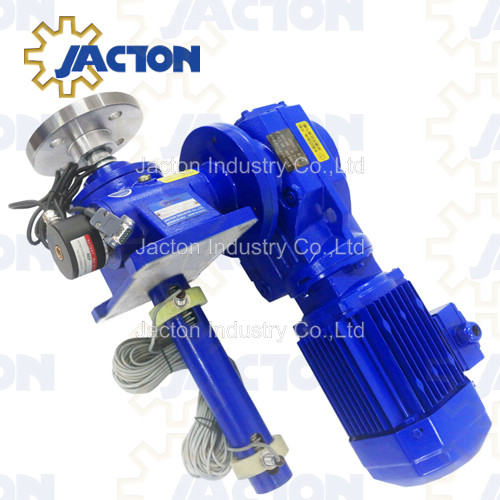

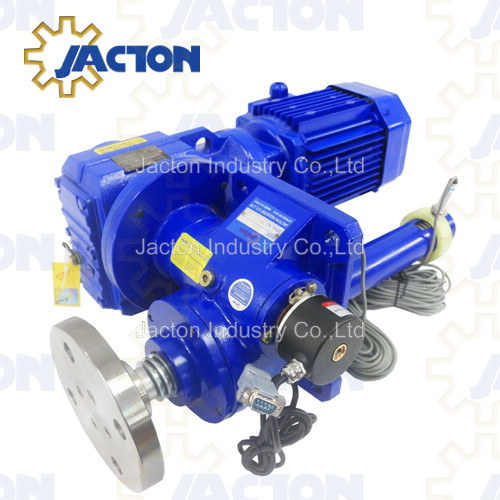

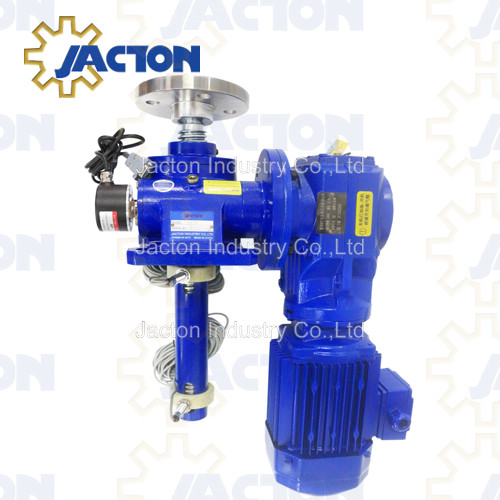

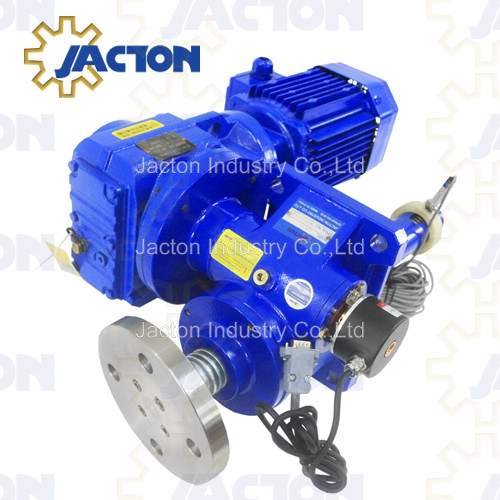

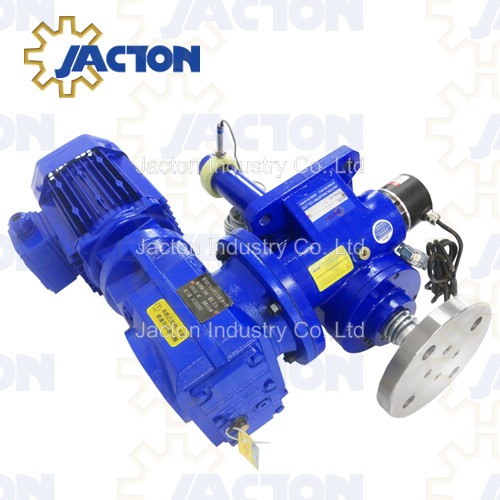

電動ウォームギアスクリュージャッキ5トン 特長：最大静耐荷重5トン、ウォームネジ径40mm、ピッチ7mm、ストローク150mm、最低速比1/6、直立、回転キー無しスクリュー設計。付属品：1.1kwベベルヘリカルギヤモーター、インクリメンタルエンコーダー、モーターフランジ、リミットスイッチ、保護チューブ、非標準トッププレートエンド。
同期の理由から、通常は単一のギヤード モーターを使用しますが、ヘリカル ベベル設計で可能となるような二重出力シャフトを備えたものがよくあります。スクリュージャッキ間の接続は、スペーサーカップリングとベベルギアボックスによって行われます。理想的には、スクリュージャッキのサプライヤーが、完全な昇降システムの仕様と供給に責任を負います。
製品の材質
当社は、ご購入いただいた電動ウォームギア スクリュー ジャッキ 5 トンの性能と寿命を保証するために、最高の材料を使用しています。

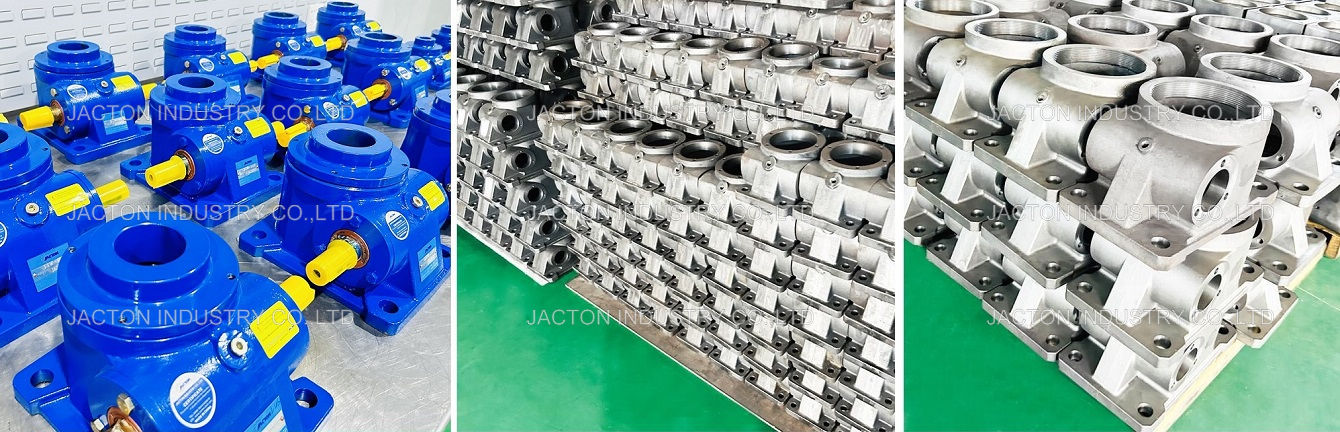

* ハウジング: 高強度鋳造ハウジング、ダクタイル鋳鉄。
* 吊り上げネジ: C45 鋼が標準です。カスタムステンレス鋼 304 または 316。
※インプットシャフト（ウォーム）： C45鋼を高周波熱処理加工。カスタムステンレス鋼 304 または 316。
※ウォームギヤ： ZQAl9-4（アルミ青銅鋳物）を標準とします。カスタムZCuSn10Pb1(鋳造錫青銅)。
※ベアリング： ウォームギヤ用アンチフリクションボールスラストベアリング。インプットシャフト（ウォーム）用の転がり玉軸受です。カスタムステンレススチール 304。
※潤滑剤： 合成グリス、極圧EP2リチウムグリス。
ダウンロード
仕様 |寸法図 |セレクションガイド |カタログ
梱包と発送
* 100% 輸出標準合板ケース (無料燻蒸処理を施した国際輸出標準木材)。
* Express(Air): FEDEX、DHL、UPS、TNT による工場から顧客の会社まで。インコタームズ: EXW、DDU。
※海上輸送：工場から目的地の港まで船で輸送します。インコタームズ: CIF、FOB、EXW、CFR。
*航空貨物：飛行機で工場から目的地の空港まで。インコタームズ: CFR、EXW、FCA、CPT、CIP。
* 追加オプション (Door to Door): 鉄道輸送、トラック輸送、海上輸送
