| Diese Kegelkugelaktuatoren sind für Hochgeschwindigkeits-Lineargetriebe mit hohem Wirkungsgrad konzipiert. Sie können mit einer ausschließlich in axialer Richtung wirkenden Druck- oder Zuglast arbeiten. Die aus Kegelradgetrieben und Kugelumlaufspindeln gefertigten Aktuatoren sind unter Last reversibel und müssen daher von einem Bremsmotor angetrieben werden. | |||||||||

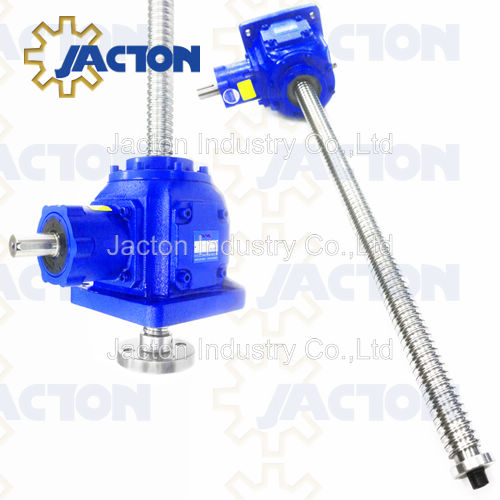

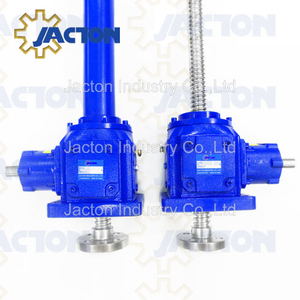

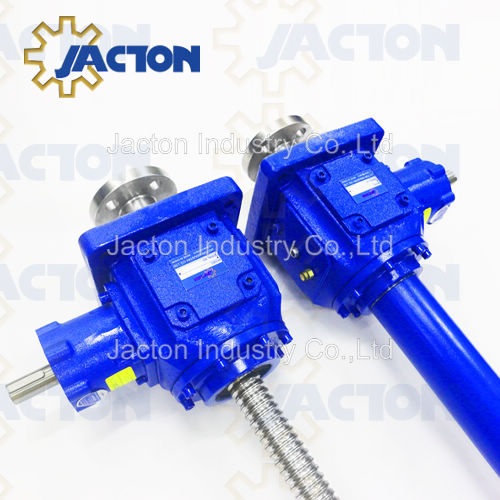

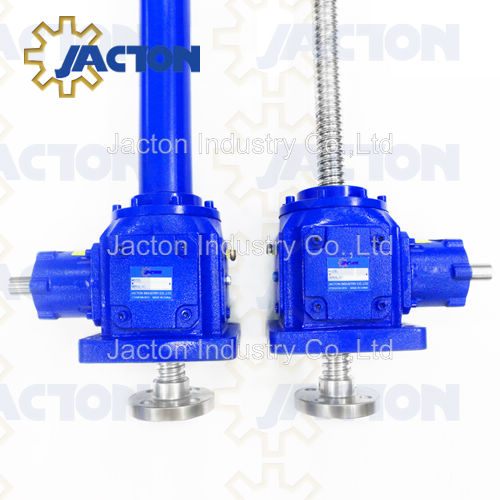

JTGB19
JACTON
Produktbeschreibung

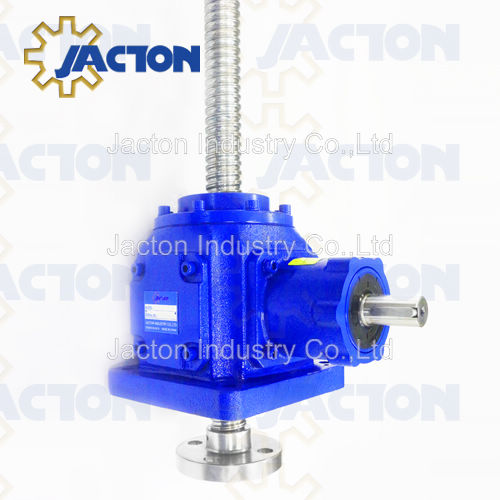

Kegelrad-Kugelumlaufspindelhubgetriebe 3000 kg – 32 x 10 oder 32 x 20 – Kugelumlaufspindel – hochfestes Gussgehäuse (Sphäroguss) . Kegelradhubgetriebe werden mit spiralförmigen Kegelraduntersetzungsgetrieben und Kugelumlaufspindeln hergestellt und sind sowohl in rotierender als auch in fahrender Ausführung erhältlich. Die Hochleistungsantriebe sind außerdem mit Spiralkegel-Untersetzungsgetrieben und Kugelumlaufspindeln ausgestattet. Beide Produkte eignen sich für Lineargetriebe bei intensiver Nutzung, hohen Geschwindigkeiten und Dauerbetrieb. In dieser Serie können Trapezgewindeversionen gefertigt werden.
Hauptmerkmale
* Ausgestattet mit gehärteten, spiralverzahnten Kegelradgetrieben für hohe Hubgeschwindigkeiten, längere Arbeitszyklen, hohe Effizienz und lange Lebensdauer.
* Erhältlich in den Konfigurationen Einzelwelle, Zweiwelle und Dreiwelle. In Konfigurationen mit zwei und drei Wellen bietet der Wagenheber rechtwinklige Eigenschaften mit der Möglichkeit, die Eingangsleistung oder das Drehmoment aufzuteilen und sie gleichmäßig in verschiedene Richtungen zu senden.
* Maximale statische Tragfähigkeit 3000 kg. Maximale dynamische Tragfähigkeit 1000 kg.
* Hochpräzise Kugelumlaufspindeln der Größen 32x10 oder 32x20, präzise Positionierung und gleichmäßige Geschwindigkeit.
* Untersetzungsverhältnis: 2,5 :1. Verfahrweg 4 mm oder 8 mm pro Umdrehung der Eingangswelle.
* Es gibt keine „Standard“-Hublängen und jeder Kegelradheber wird nach Spezifikation gebaut, der maximale Hub beträgt 15.000 mm bei Drucklast und 2.500 mm bei Zuglast.
* Grundausführungen: Translationsschraube, Antirotationsschraube und rotierende Schraube.
* Aufrechte oder umgekehrte Montage. Erhältlich für Zug- oder Drucklasten.
* Standardmäßig mit Kugelumlaufspindel mit einfacher Steigung, kundenspezifischer Kugelumlaufspindel mit doppelter oder hoher Steigung, die eine höhere Verfahrgeschwindigkeit bietet und eine Bremse oder eine externe Verriegelungsvorrichtung zum Halten der Position erfordert.
* Schraubenendbeschläge: obere Platte, Gabelkopfende, Gewindeende, glattes Ende, Gabelkopf und Stangenende.
* Antriebsquelle: elektrisch durch Bremsmotor angetrieben.
* Einfacher synchronisierter Betrieb: Systemdesign, z. B. der gleichzeitige Betrieb mehrerer Heber, ist einfach.
* Optimal für den Betrieb bei niedriger Drehzahl: Das Antriebssystem ist geräuschärmer, da die Maschinen mit einer niedrigeren Eingangsgeschwindigkeit angetrieben werden können.
* Höhere Effizienz, höhere Hubgeschwindigkeit, höhere Einschaltdauer, längere Lebensdauer
* Einfache und effektive Lösung im Vergleich zu hydraulischen und pneumatischen Systemen.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften Kegelrad-Kugelgewindetriebs 3000 kg zu garantieren.
* Spiralkegelräder: Paarweise geläppt, hochwertiger legierter Stahl, einsatzgehärtet.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Kugelumlaufspindel: SCM 450, S55C, Härte: HRC 58–62.
* Kugelmutter: SCM415H, Härte: HRC 58–62.
* Eingangswelle/Ausgangswellen: Gehärteter, legierter Stahl. Kundenspezifischer Edelstahl 304 oder 316.
* Antriebshülse: Hochfeste Bronze ZQAl9-4 (Aluminiumgussbronze) als Standard. Kundenspezifische Bronze ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Anti-Reibungs-Kegelrollenlager. Kundenspezifischer Edelstahl 304.
* Motorflanschadapter: Hochfester Guss-Motoradapter, Sphäroguss. Kundenspezifischer Edelstahl 304 oder 316.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Anwendungsfall
Kugelumlaufspindelhubgetriebe mit Kegelradgetriebe finden Anwendung in der Papier-, Pressen-, Druckindustrie, Gipsfabriken, Blechumformmaschinen, mechanischen Hebeanwendungen, Plattformhebeanwendungen, Austausch von Hydraulikzylindern, Förderbandspannung, Lebensmittelverarbeitungsmaschinen, Bausektor, Brückenhebern für das Heben von Straßen und Brücken, Werften, Öffnen und Schließen von Druckleitungen, industriellen Prozessen, Hubtischantrieben, Rollformmaschinen, Bergbauindustrie, Verteidigungsindustrie, Hubtischen und Bühnenaufbauanwendungen.
