| แอคทูเอเตอร์บอลบอลเหล่านี้ได้รับการออกแบบมาสำหรับการส่งสัญญาณเชิงเส้นความเร็วสูงและมีประสิทธิภาพสูง พวกเขาสามารถทำงานกับการกดหรือดึงโหลดที่ใช้โดยเฉพาะในทิศทางตามแนวแกน ทำโดยใช้ตัวลดเกียร์เบลล์และสกรูลูกบอลหมุนเวียนตัวกระตุ้นสามารถย้อนกลับได้ภายใต้โหลดดังนั้นพวกเขาจึงต้องขับเคลื่อนด้วยมอเตอร์เบรก | |||||||||
JTGB19
จัคตัน
คำอธิบายผลิตภัณฑ์

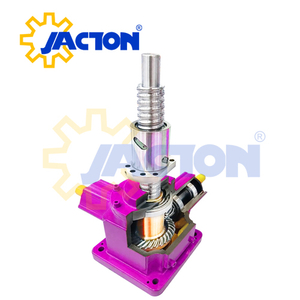

BEVEL GEAR BALL Ball Screw Jack 3000KG-32X10 หรือ 32X20- ตัวเลือกการหล่อแบบสกรูสูงลูกบอล (เหล็กดัด ) แจ็คสกรูเกียร์เบลล์ทำจากเกียร์ลดการเอียงเกลียวและสกรูลูกบอลมีทั้งในเวอร์ชันหมุนและการเดินทาง แอคทูเอเตอร์ประสิทธิภาพสูงยังทำด้วยเกียร์ลดการเอียงเกลียวและสกรูลูก ผลิตภัณฑ์ทั้งสองเหมาะสำหรับการส่งสัญญาณเชิงเส้นภายใต้การใช้งานอย่างเข้มข้นความเร็วสูงและบริการต่อเนื่อง สกรูสี่เหลี่ยมคางหมูสามารถทำในซีรีส์นี้
คุณสมบัติหลัก
* ติดตั้งด้วยการส่งสัญญาณเฟืองที่มีฟันเกลียวที่แข็งตัวสำหรับความเร็วในการยกสูงวัฏจักรหน้าที่มากขึ้นประสิทธิภาพสูงและอายุการใช้งานที่ยาวนาน
* มีอยู่ในเพลาเดี่ยวสองเพลาและการกำหนดค่าเพลาสามแบบ ในการกำหนดค่าเพลาสองและสามตัวแจ็คมีลักษณะมุมขวาที่มีความสามารถในการแบ่งพลังงานอินพุตหรือแรงบิดส่งไปในทิศทางที่แตกต่างกันอย่างเท่าเทียมกัน
* ความสามารถในการโหลดคงที่ สูงสุด 3000 กิโลกรัม ความสามารถในการโหลดแบบไดนามิกสูงสุด 1,000 กิโลกรัม
* สกรูบอลที่มีความแม่นยำสูง ขนาด 32x10 หรือ 32x20 การวางตำแหน่งที่แม่นยำและความเร็วสม่ำเสมอ
* อัตราส่วนเกียร์ลดลง: 2.5 : 1 เดินทาง 4 มม. หรือ 8 มม. ต่อเทิร์นเพลาอินพุต
* ไม่มีความยาวการเดินทาง Standard 'และแจ็คเกียร์มุมแต่ละตัวถูกสร้างขึ้นตามข้อกำหนด, จังหวะสูงสุด 15 00 มม. ในโหลดการบีบอัด, 2500 มม. ในภาระความตึงเครียด
* การออกแบบพื้นฐาน: การแปลสกรู, สกรูต่อต้านการหมุนและสกรูหมุน
* การติดตั้งแบบตั้งตรงหรือคว่ำ มีอยู่ในความตึงเครียดหรือการบีบอัดโหลด
* มาตรฐานพร้อมสกรูลูกตะกั่วเดี่ยว, สกรูลูกบอลนำสองหรือตะกั่วสูงที่กำหนดเองซึ่งให้ความเร็วในการเดินทางเพิ่มขึ้นและต้องใช้เบรกหรืออุปกรณ์ล็อคภายนอกเพื่อยึดตำแหน่ง
* Fittings ปลายสกรู: แผ่นด้านบน, ปลาย Clevis, ปลายเกลียว, ปลายธรรมดา, หัวส้อมและปลายก้าน
* แหล่งพลังงาน: ไฟฟ้าด้วยระบบเบรก
* การทำงานแบบซิงโครไนซ์ง่าย: การออกแบบระบบเช่นการทำงานพร้อมกันของแจ็คหลายตัวนั้นง่าย
* เหมาะสมที่สุดสำหรับการทำงานความเร็วต่ำ: ระบบการขับขี่มีสัญญาณรบกวนน้อยลงเนื่องจากเครื่องจักรสามารถขับเคลื่อนด้วยความเร็วอินพุตที่ต่ำกว่า
* ประสิทธิภาพที่สูงขึ้นความเร็วในการยกที่สูงขึ้นรอบการทำงานที่สูงขึ้นอายุการใช้งานที่ยาวนานขึ้น
* โซลูชันที่ง่ายและมีประสิทธิภาพเมื่อเปรียบเทียบกับระบบไฮดรอลิกและระบบนิวเมติก
วัสดุผลิตภัณฑ์
เราใช้วัสดุที่ดีที่สุดเพื่อรับประกันประสิทธิภาพและอายุการใช้งานของ Bevel Gear Ball Screw Jack 3000 กิโลกรัมที่คุณซื้อ
* Gears bevel เกลียว: ซ้อนกันเป็นคู่เหล็กโลหะผสมคุณภาพสูงเคสแข็ง
* ที่อยู่อาศัย: ที่อยู่อาศัยการหล่อที่มีความแข็งแรงสูงเหล็กดัด
* สกรูบอล: SCM 450, S55C, ความแข็ง: HRC 58-62
* บอลน็อต: SCM415H, ความแข็ง: HRC 58-62
* เพลาอินพุต / เพลาเอาต์พุต: เหล็กชุบแข็งโลหะผสม สแตนเลสที่กำหนดเอง 304 หรือ 316
* ปลอกไดรฟ์: บรอนซ์ความแข็งแรงสูง ZQAL9-4 (การหล่ออลูมิเนียมบรอนซ์) เป็นมาตรฐาน บรอนซ์ที่กำหนดเอง ZCUSN10PB1 (การหล่อดีบุกบรอนซ์)
* ตลับลูกปืน: แบริ่งลูกกลิ้งแบบเรียวต่อต้านแรงเสียดทาน สแตนเลสที่กำหนดเอง 304
* อะแดปเตอร์หน้าแปลนมอเตอร์: อะแดปเตอร์มอเตอร์ที่มีความแข็งแรงสูง, เหล็กดัด สแตนเลสที่กำหนดเอง 304 หรือ 316
การดาวน์โหลด
Speficications | ภาพวาดมิติ คู่มือการเลือก แคตตาล็อก
เคสใบสมัคร

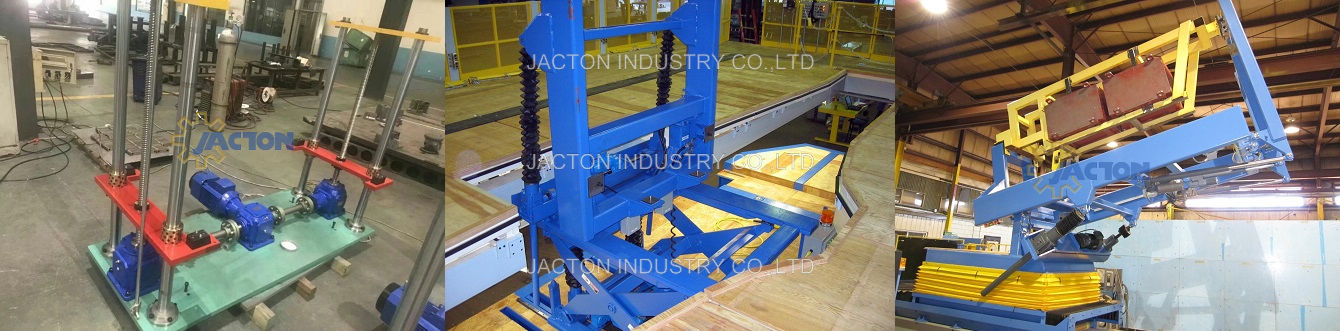

แจ็คสกรูบอลเกียร์บอลเป็นแอพพลิเคชั่นในกระดาษ, กด, อุตสาหกรรมการพิมพ์, โรงงานยิปซั่ม, เครื่องจักรสร้างแผ่นโลหะ, แอปพลิเคชันการยกกลไก, การยกแพลตฟอร์มแอพพลิเคชั่นการยกแพลตฟอร์ม, การเปลี่ยนกระบอกสูบไฮดรอลิก อุตสาหกรรมเหมืองแร่อุตสาหกรรมการป้องกันตารางยกและแอปพลิเคชันการตั้งค่าเวที

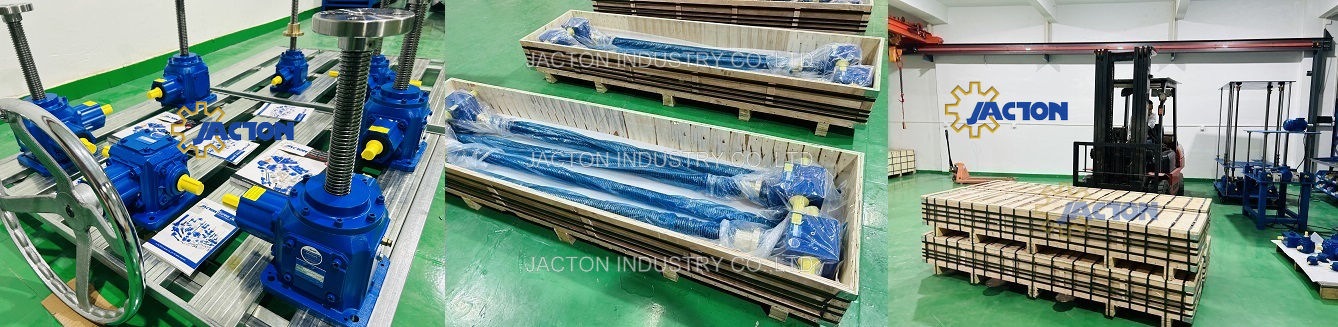

บรรจุภัณฑ์และการจัดส่ง

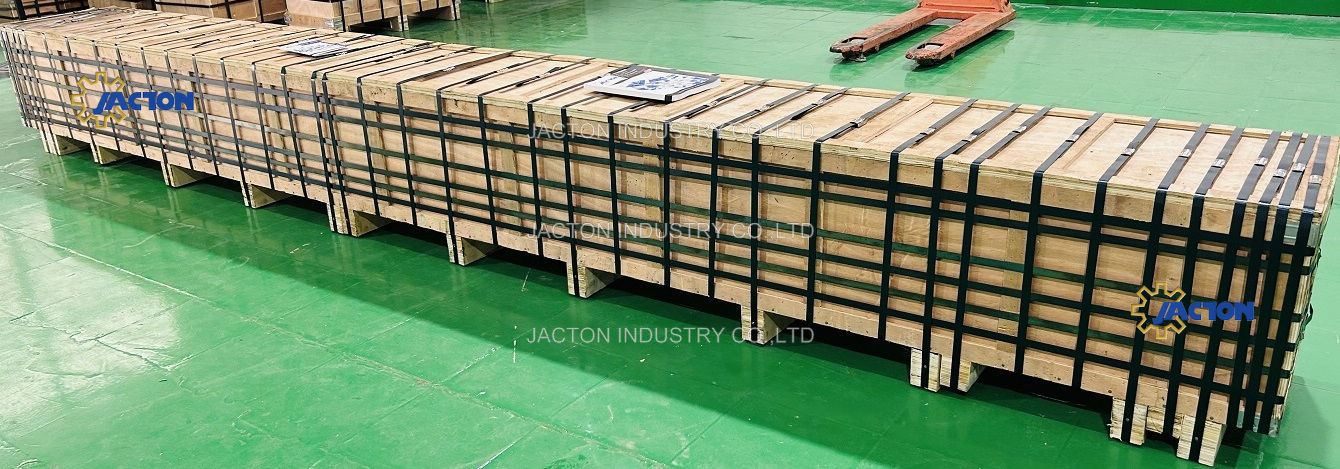

* กรณีไม้อัดส่งออกมาตรฐาน 100% (วัสดุไม้มาตรฐานการส่งออกระหว่างประเทศพร้อมการรมควันฟรี)
* Express (AIR): โรงงานไปยัง บริษัท ของลูกค้าโดย FedEx, DHL, UPS, TNT Incoterms: Exw, DDU
* การขนส่งทางทะเล: โรงงานไปยังท่าเรือปลายทางโดยเรือ Incoterms: CIF, FOB, EXW, CFR
* Air Freight: โรงงานไปยังสนามบินปลายทางโดยเครื่องบิน Incoterms: CFR, EXW, FCA, CPT, CIP
* ตัวเลือกเพิ่มเติม (ประตูสู่ประตู): การขนส่งรถไฟ, การขนส่งรถบรรทุก, การขนส่งทางทะเล
