| لا يحتوي الرافعة اللولبية ذات الكرة 5 طن على وظيفة القفل الذاتي، وتتميز هذه الرافعة بكفاءة عالية (حوالي 3 أضعاف الرافعة اللولبية شبه المنحرفة) وتوفر الطاقة بسبب حركة التدحرج بين الصامولة والمسمار. مثل الرافعة اللولبية من النوع شبه المنحرف، تسمح هذه الآلة بقياس سلك لولبي الرفع بمقدار دوران عمود الإدخال وكذلك التشغيل المتزامن متعدد النقاط عن طريق توصيل الآلات من نفس النوع. | |||||||||
جي تي بي-5 تي
جاكتون
وصف المنتج

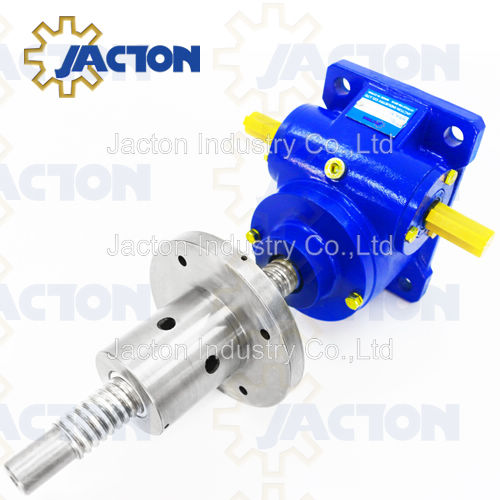

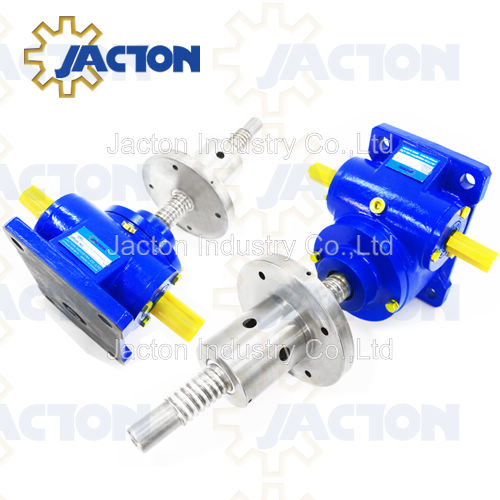

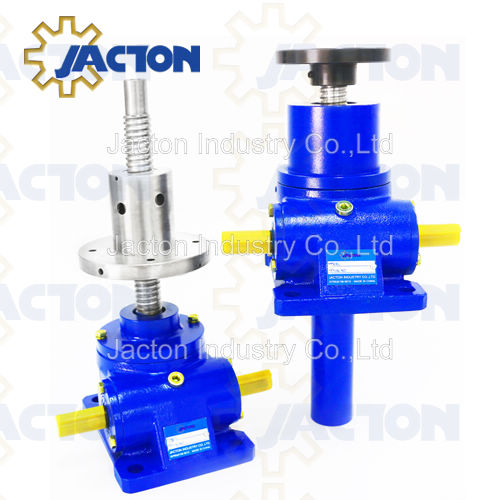

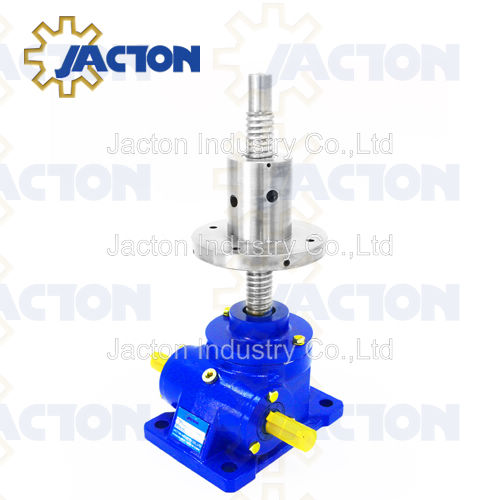

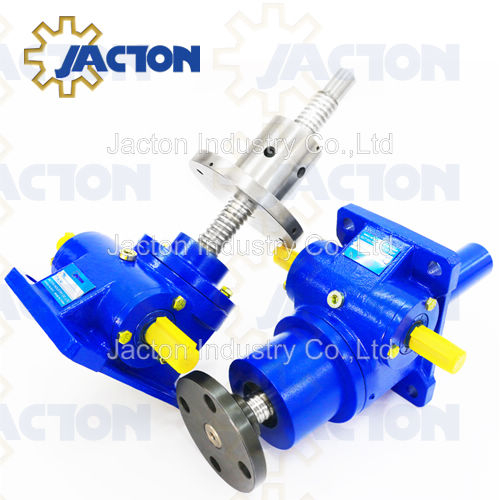

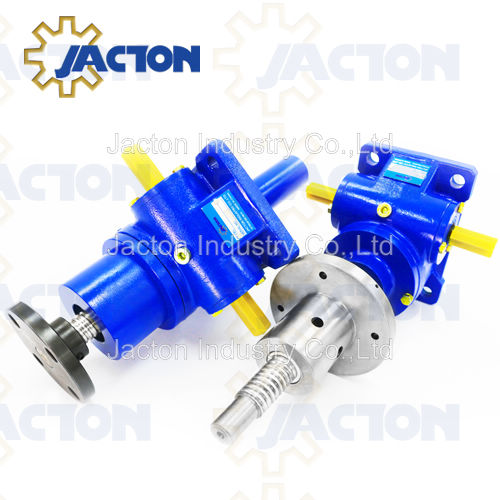

جاك لولبي كروي كلاسيكي 5 طن -40x10- كروي لولبي. يمكن تزويد الرافعات اللولبية الكروية بصواميل كروية محملة مسبقًا لتقليل رد الفعل العكسي المحوري كبديل عالي الكفاءة لخيار مقاومة رد الفعل العكسي لبرغي الماكينة المتري. يتم الحصول على التحميل المسبق على صمولة الكرة بطريقة 'كرة التداخل'. من خلال تركيب كرات التداخل في صامولة الكرة للحصول على تداخل قطري مناسب واستخدام نموذج المسار الأصلي، يتم الحصول على نتائج اتصال من أربع نقاط. جهاز جاكتون المضاد للدوران متاح لترجمة نماذج اللولب الكروي فقط.
الميزات الرئيسية
* الحد الأقصى لسعة الحمولة الثابتة 5 طن (5000 كجم).
* مقاسات اللولب الكروي عالية الدقة 40x10، الرصاص العالي المخصص 40x20.
* نسبتان للتروس: نسبة عالية 6:1، نسبة بطيئة 24:1، للسرعات الخطية العالية والبطيئة (حتى 5000 مم/دقيقة).
* طول شوط مخصص للمسمار الكروي، أقصى شوط 30.00 مم في حمل الضغط، 4000 مم في حمل الشد.
* التصاميم الأساسية: المسمار المترجم، المسمار المضاد للدوران، والمسمار الدوار.
* تركيب مستقيم أو مقلوب. متوفر في أحمال التوتر أو الضغط.
* تركيبات نهاية طاقم الكرة : اللوحة العلوية، نهاية كليفيس، نهاية ملولبة، نهاية عادية، رأس الشوكة ونهاية القضيب.
* قياسي مع لولب كروي أحادي الرصاص، أو لولب كروي مزدوج أو عالي الرصاص مخصص مما يوفر سرعة سفر متزايدة. كلاهما يتطلب فرامل أو جهاز قفل خارجي للحفاظ على موضعه.
* مصدر الطاقة: لا ينصح باستخدام عجلة اليد، يجب أن يكون محرك الفرامل.
* يمكن تطبيقه إما بشكل فردي أو دمجه في نظام رفع متزامن تمامًا (أنظمة مقابس متعددة)، مرتبط عن طريق أعمدة التوصيل، وعلب التروس المخروطية، والوصلات، والمحركات الكهربائية، ومخفضات التروس، ومفاتيح الحد وكتل الوسائد وما إلى ذلك.
* يمكن استخدامه كبدائل للأنظمة الهيدروليكية والهوائية.
* دقة عالية، وكفاءة عالية، وأداء عالٍ، ودورة عمل عالية، ورد فعل عنيف منخفض، وعمر خدمة طويل، وسرعة رفع موحدة.
مادة المنتج
نحن نستخدم أفضل المواد لضمان أداء وعمر الرافعة اللولبية ذات الكرة 5 طن التي اشتريتها.
اللولب الكروي والجوز مصنوعان من سبائك الفولاذ المتصلبة مع كرات تحمل صلبة تحمل الحمولة بين الجوز والمسمار.
* السكن: غلاف الصب عالي القوة، حديد الدكتايل.
* الكرة اللولبية: SCM 450، S55C، الصلابة: HRC 58-62.
* صامولة الكرة: SCM415H، الصلابة: HRC 58-62
* الكرة: SUJ2، الصلابة: HRC 60 UP.

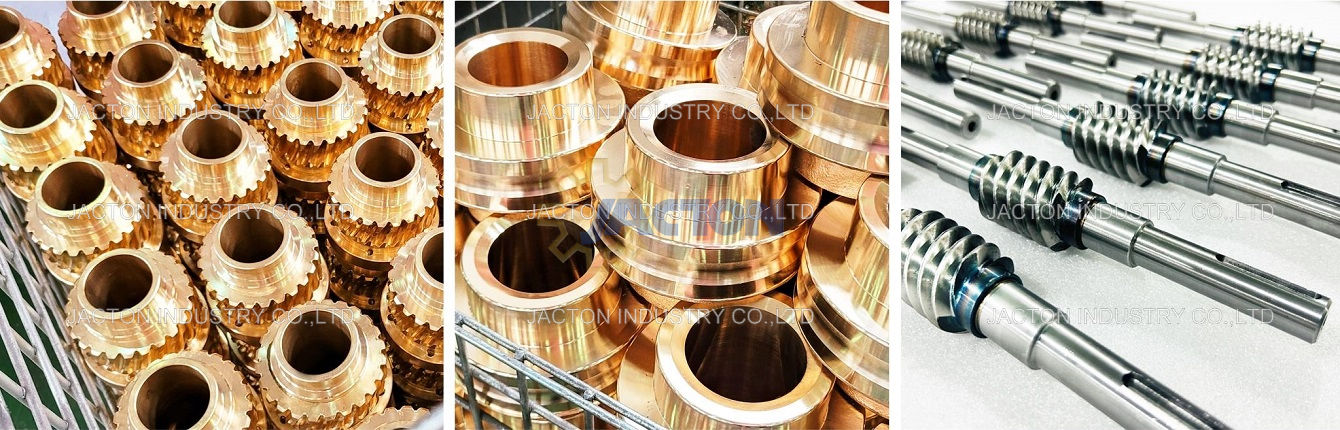

* عمود الإدخال (الدودة): فولاذ C45 في عملية المعالجة الحرارية عالية التردد. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* العجلة الدودية: ZQAl9-4 (صب برونز الألومنيوم) كمعيار قياسي. مخصص ZCuSn10Pb1 (صب البرونز القصدير).
* المحمل: محامل دفع كروية مضادة للاحتكاك للعتاد الدودي. محامل كروية مضادة للاحتكاك لعمود الإدخال (الدودة). مخصص الفولاذ المقاوم للصدأ 304.
* محول شفة المحرك: محول محرك الصب عالي القوة، حديد الدكتايل. الفولاذ المقاوم للصدأ المخصص 304 أو 316.
* مواد التشحيم: الشحوم الاصطناعية، شحم الليثيوم EP2 عالي الضغط.
تحميل
المواصفات | رسومات الأبعاد | دليل الاختيار | كتالوج
حالة التطبيق

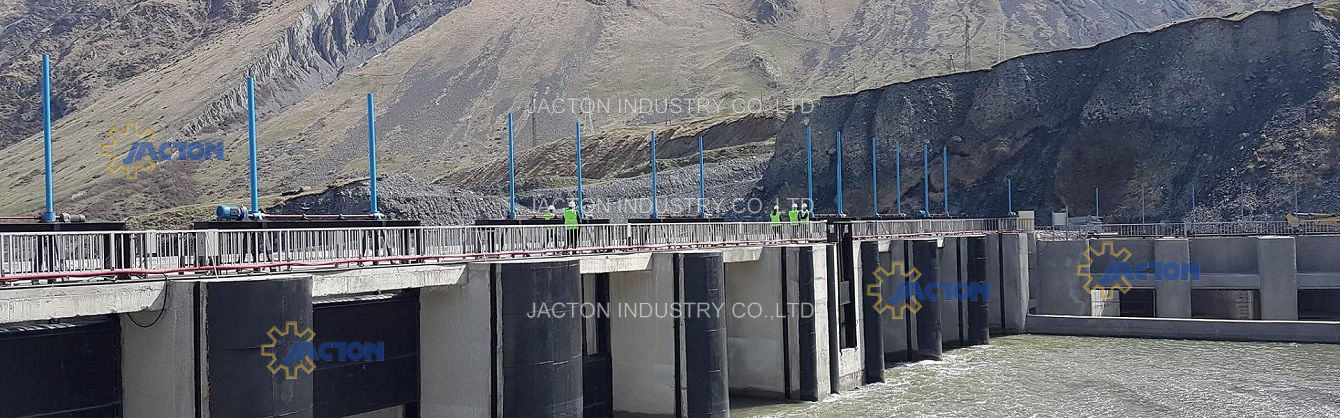

يتم تطبيق الرافعات اللولبية الكروية ذات التروس الدودية في نظام إمالة الماكينة ، التركيب الكهروضوئي ، نظام رفع المنصة ، نظام تحديد المواقع اليدوي ، نظام رفع الإمالة ، نظام توجيه الهوائي ، نظام القيادة العمودي ، رفع المقص ، نظام الغالق ، نظام القيادة الأفقي ، نظام رفع الحزام الناقل ، نظام نوع الضغط ، نظام جاكون اللولبي ثلاثي الأعمدة ، نظام الارتفاع مع مستشعر مغناطيسي متكامل ، تعقب ستيرلينغ ، تعقب الطاقة الشمسية ، تركيز الطاقة الشمسية المكافئة ، نظام فتح وإغلاق الباب و 4 نظام نقل مهاوي.

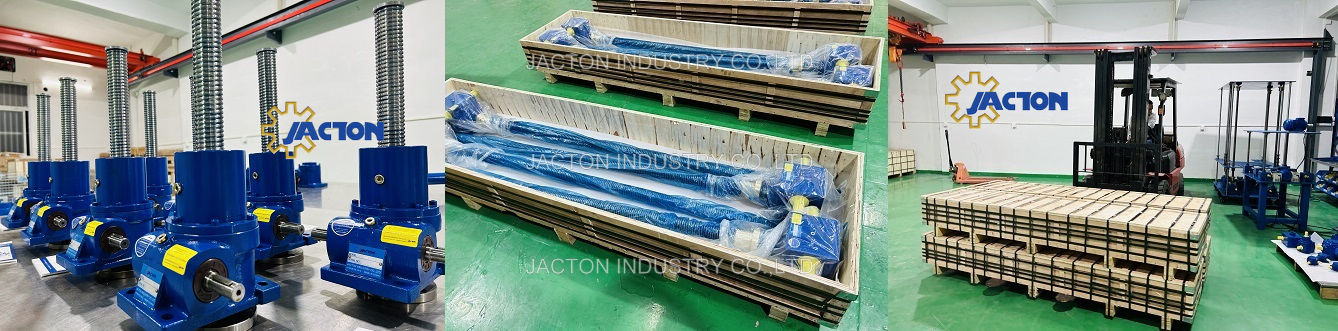

التعبئة والتغليف والشحن
* 100% حالات خشب رقائقي قياسية للتصدير (مواد خشبية قياسية للتصدير الدولي مع تبخير مجاني).
* Express(Air): المصنع لشركة العملاء بواسطة FEDEX وDHL وUPS وTNT. مصطلحات التجارة الدولية: EXW، DDU.
* الشحن البحري: من المصنع إلى ميناء الوجهة عن طريق السفينة. مصطلحات التجارة الدولية: CIF، FOB، EXW، CFR.
* الشحن الجوي: من المصنع إلى مطار الوجهة بالطائرة. مصطلحات التجارة الدولية: CFR، EXW، FCA، CPT، CIP.
* خيارات إضافية (من الباب إلى الباب): النقل بالقطار، النقل بالشاحنات، الشحن البحري.
