| Bir konik dişli topu vidası veya bir konik dişli makinesi vidası jak kullanma kararı uygulamaya dayanmaktadır. Birçok uygulama için, bir top vidası modeli en iyi seçimdir. Eğimli dişli top vidası krikoları daha verimlidir ve bu nedenle aynı uygulamada bir konik dişli makinesi vidası krikodan daha az güç gerektirir. Düşük görev döngüsü uygulamaları için, elle çalıştırılan uygulamalar için veya geri sürüş kabul edilemezse, bir konik dişli makinesi vidası krikoyu düşünün. Uzun seyahat uzunlukları, uzun, öngörülebilir ömre, yüksek görevli döngüler ve salınım hareketi için konik dişli top vidası krikoları tercih edilir. Eğim ortamları, manuel çalışma ve yüksek statik yükler için konik dişli makinesi vidası krikoları tercih edilir. | |||||||||
JTGB15
Jacton
Ürün Açıklaması

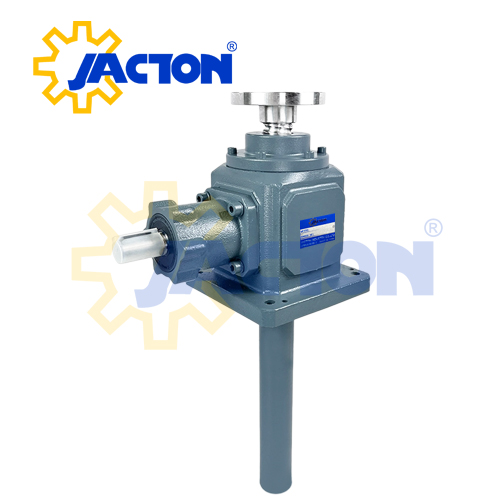

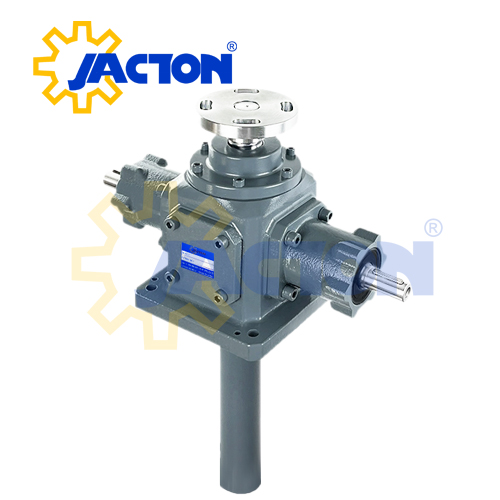

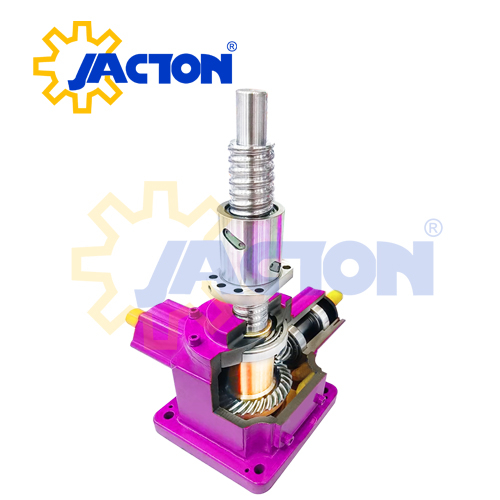

Eğimli dişli topu vidası 1000kg-20x5 veya 20x10- Bilyalı vida- alüminyum gövde . Kalk dişli top vidası krikoları, somun ve yükün pürüzsüz ve verimli hareketine izin veren vida arasında yükü taşıyan sertleştirilmiş taşıma bilyaları ile sertleştirilmiş alaşım çelikten yapılmış bir bilyalı vida ve somun kullanır. Daha büyük verimlilik ve haddeleme eylemi nedeniyle, top vidası makine vidası jakıyla karşılaştırıldığında daha yüksek hızlarda veya daha fazla görev döngüsünde çalışabilir. Yüksek verimli bir bilyalı vida ve somunun eklenmesi, gerekli giriş torkunu makine vida jakı için gereken torkun yaklaşık üçte birine indirir.
Ana Özellikler
* Yüksek kaldırma hızları, daha büyük görev döngüleri, yüksek verimlilik ve uzun ömür için sertleştirilmiş spiral dişli eğimli dişli şanzımanları ile donatılmıştır.

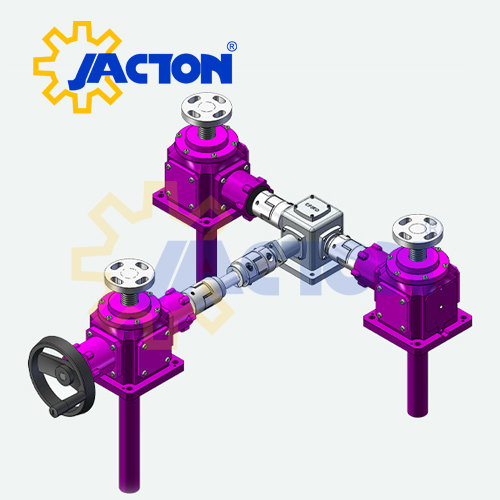

* Tek şaft, iki şaft ve üç şaft konfigürasyonunda mevcuttur. İki ve üç şaft konfigürasyonunda, jak, giriş gücünü veya torkunu bölme ve farklı yönlere eşit olarak gönderme yeteneğiyle doğru açı özellikleri sunar.
* Maksimum statik yük kapasitesi 1000 kg. Maksimum dinamik yük kapasitesi 300 kg.
* Yüksek hassasiyetli bilyalı vida boyutları 20x5 veya 20x10, hassas konumlandırma ve düzgün hız.
* Azaltma dişlisi oranı: 2,5 : 1. Giriş mili başına 2 mm veya 4 mm hareket edin.
* 'Standart ' seyahat uzunlukları yoktur ve her bir konik dişli jak, spesifikasyon için üretilmiştir, 8 00 mm, gerilim yükünde 1500 mm.sıkıştırma yükünde maksimum
* Temel Tasarımlar: Çevirme Vidası, Rotasyon Karşıtı Vida ve Döndürme Vidası.
* Dik veya ters montaj. Gerilim veya sıkıştırma yüklerinde mevcuttur.
* Standart tek kurşun bilyalı vida, artan seyahat hızı sunan ve konumunu tutmak için bir fren veya harici kilitleme cihazı gerektiren özel çift veya yüksek kurşun bilyalı vida.
* Vidalı uç bağlantı parçaları: Üst plaka, cleavis ucu, dişli uç, düz uç, çatal başı ve çubuk ucu.
* Güç Kaynağı: Elektrikle Fren Motoru Tahrikli.

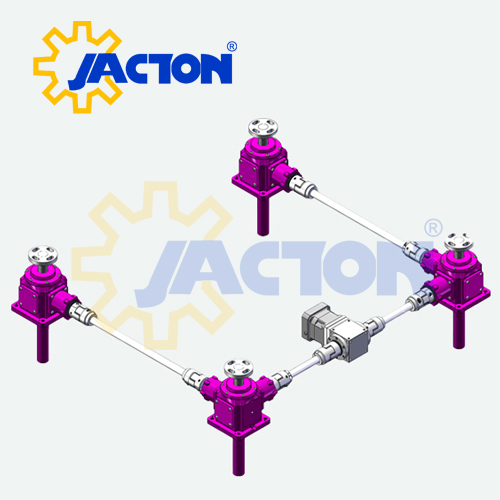

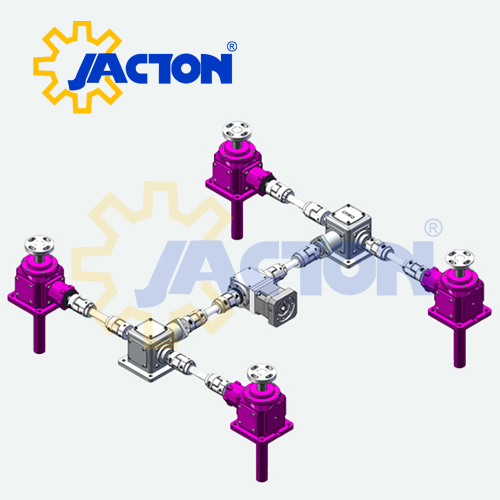

* Kolay Senkronize İşlem: Çoklu jakların eşzamanlı çalışması gibi sistem tasarımı kolaydır.
* Düşük hızlı çalışma için optimal: Sürüş sistemi daha az gürültüye sahiptir, çünkü makineler daha düşük bir giriş hızında sürülebilir.
* Daha yüksek verimlilik, daha yüksek kaldırma hızı, daha yüksek görev döngüsü, daha uzun ömür
* Hidrolik ve pnömatik sistemlere kıyasla basit ve etkili çözüm.
Ürün malzemesi
Satın aldığınız Bevel Gear Ball vidası 1000kg'ın performansını ve ömrünü garanti etmek için en iyi malzemeleri kullanıyoruz.
* Spiral konik dişliler: Çiftler halinde birbirine oturdu, yüksek kaliteli alaşım çelik, kasa sertleştirildi.
* Konut: Yüksek mukavemetli döküm gövdesi, sünek demir.
* Top vidası: SCM 450, S55C, Sertlik: HRC 58-62.
* Top somun: SCM415H, Sertlik: HRC 58-62.
* Giriş Mili / Çıkış Milleri: Sertleştirilmiş, Alaşımlı Çelik. Özel Paslanmaz Çelik 304 veya 316.
* Tahrik manşonu: Standart olarak yüksek mukavemetli bronz zqal9-4 (alüminyum bronz döküm). Özel bronz ZCUSN10PB1 (döküm teneke bronz).
* Yatak: Azalanma önleme konik makaralı rulmanlar. Özel Paslanmaz Çelik 304.
* Motor flanş adaptörü: Yüksek mukavemetli döküm motor adaptörü, sünek demir. Özel Paslanmaz Çelik 304 veya 316.
İndirmek
Spebicicics | Boyutlu Çizimler | Seçim Kılavuzu | Katalog
Başvuru vakası
Eğimli dişli top vidası krikolar kağıt, basın, baskı endüstrisi, alçı fabrikaları, sac metal şekillendirme makineleri, mekanik kaldırma uygulamaları, platform kaldırma uygulamaları, hidrolik kaldırma uygulamaları, konveyör gerilemesi, gıda işleme makineleri, inşaat sektörü, yol ve köprü kaldırma için köprü krikoları, penisterlik, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, şekillendirme, firasyon, işleme, şekillendirme, firasyon, firasyon, şekillendirme, firasyon, firasyon, firasyon, firasyon, şekillendirme, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, firasyon, işleme, Endüstri, savunma endüstrisi, asansör masaları ve sahne kurulumu uygulamaları.

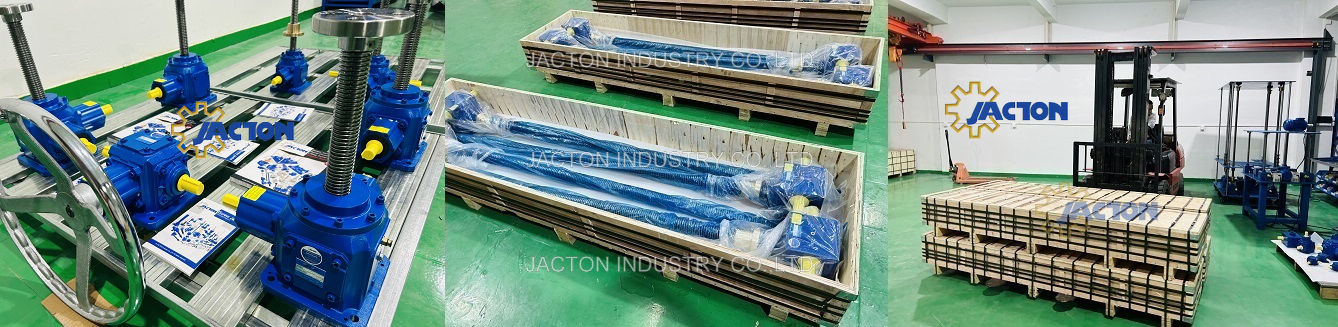

Ambalaj ve nakliye
*% 100 standart ihracat kontrplak vakaları (ücretsiz fumigasyonlu uluslararası ihracat standart ahşap malzeme).
* Express (AIR): FedEx, DHL, UPS, TNT tarafından müşterilerin şirketine fabrika. Incoterms: Exw, DDU.
* Deniz yükü: Gemiye göre varış liman fabrikası. Incoterms: CIF, FOB, EXW, CFR.
* Hava yükü: Uçakla hedef havaalanına fabrika. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Ek seçenekler (kapıdan kapıya): tren taşımacılığı, kamyon taşımacılığı, okyanus nakliyesi.
