| สามารถติดตั้งแอสเซมบลีของมอเตอร์และสกรูในตำแหน่งใดก็ได้ การใส่เกียร์หนอนมีรูปแบบที่ปรับเปลี่ยนเป็นพิเศษซึ่งส่งผลให้เกิดแรงกดดันเฉพาะระหว่างเกียร์ต่ำและอายุการใช้งานที่ยืดเยื้อ หนอนผลิตจากเหล็กโลหะผสมคุณภาพสูงแข็งและกราวด์ โดยปกติแล้วอัตราส่วนแกนหมุนและอัตราส่วนเกียร์จะถูกจับคู่ สกรูสี่เหลี่ยมคางหมูที่มีความแม่นยำเริ่มต้นเดี่ยวโดยปกติแล้วจะล็อคตัวเอง อย่างไรก็ตามต้องปฏิบัติตามกฎระเบียบด้านความปลอดภัย | |||||||||
JT-5T
จัคตัน
คำอธิบายผลิตภัณฑ์
Acme Screw Jack 5 Ton-TR 38x6- สกรูตะกั่ว ด้วยการแสดงเดียวกันในแง่ของภาระความเร็วและหน้าที่ทางเลือกระหว่างการออกแบบการออกแบบสกรูและการออกแบบสกรูหมุนน็อตที่เดินทางขึ้นอยู่กับความต้องการแอปพลิเคชันเฉพาะเท่านั้น การออกแบบการออกแบบสกรูนั้นมีลักษณะเป็นสกรู ACME แบบสี่เหลี่ยมคางหมูที่เดินทางผ่านร่างกายของแจ็คสกรูซึ่งทำการเคลื่อนที่เชิงเส้นโดยสกรูเอง ในกรณีนี้จำเป็นต้องมีพื้นที่ว่างด้านล่างแจ็คสกรูเพื่อให้การเคลื่อนไหวทั้งหมด ในการออกแบบการออกแบบสกรูน็อตหมุนแทนสกรูสี่เหลี่ยมคางหมูจะหมุนด้วยวงล้อเกียร์ การเคลื่อนไหวเชิงเส้นในกรณีนี้ดำเนินการโดยน็อตที่เดินทางขึ้นและลงไปตามสกรูหมุน น็อตนี้จะต้องจับจ้องไปที่โครงสร้างที่จะดำเนินการเพื่อหลีกเลี่ยงการหมุนด้วยสกรู
คุณสมบัติหลัก
* ความสามารถในการโหลดแบบคงที่ สูงสุด 5 ตัน
* สกรู สกรู ACME ที่ล็อคด้วยตนเอง TR 38X6
* อัตราส่วนเกียร์สาม: อัตราส่วนสูง 6: 1 อัตราส่วนปานกลาง 12: 1 และอัตราส่วนช้า 24: 1
* ความยาวจังหวะที่กำหนดเองจังหวะสูงสุด 30 00 มม. ในโหลดการบีบอัด, 4000 มม. ในภาระความตึง
* การออกแบบขั้นพื้นฐาน: สกรูแปลสกรูและสกรูหมุน
* การติดตั้งแบบตั้งตรงหรือคว่ำ มีอยู่ในความตึงเครียดหรือการบีบอัดโหลด
* มาตรฐานพร้อมสกรูเกลียว 1 เริ่มต้นสกรูเกลียวแบบ 2 สตาร์สที่กำหนดเองซึ่งให้ความเร็วในการเดินทางเพิ่มขึ้นและต้องใช้เบรกหรืออุปกรณ์ล็อคภายนอกเพื่อให้ตำแหน่งอยู่
* Fittings ปลายสกรู: แผ่นด้านบน, ปลาย Clevis, ปลายเกลียว, ปลายธรรมดา, หัวส้อมและปลายก้าน
* แหล่งพลังงาน: การทำงานด้วยตนเองด้วยล้อมือและที่จับข้อเหวี่ยงไฟฟ้าโดยมอเตอร์ไดรฟ์หรือทั้งสองอย่างด้วยกัน
* สามารถนำไปใช้เป็นรายบุคคลใช้หรือรวมเข้ากับระบบยกที่ซิงโครไนซ์ (ระบบแจ็คหลายระบบ) เชื่อมโยงโดยการเชื่อมต่อเพลา, กล่องเกียร์เอียง, ข้อต่อ, มอเตอร์ไฟฟ้า, ตัวลดเกียร์, สวิตช์ขีด จำกัด และบล็อกหมอนเป็นต้น
* แจ็คสกรู Clevis Double Clevis, แจ็คสกรูของ Trunnion ติดตั้งและแจ็คสกรูป้องกันแบ็คแลช
* สามารถใช้เป็นทางเลือกในระบบไฮดรอลิกและระบบนิวเมติก
วัสดุผลิตภัณฑ์
เราใช้วัสดุที่ดีที่สุดเพื่อรับประกันประสิทธิภาพและอายุการใช้งานของแจ็คสกรู ACME 5 ตันที่คุณซื้อ
* ที่อยู่อาศัย: ที่อยู่อาศัยการหล่อที่มีความแข็งแรงสูงเหล็กดัด
* สกรู ACME: เหล็ก C45 เป็นมาตรฐาน สแตนเลสที่กำหนดเอง 304 หรือ 316
* อินพุตเพลา (หนอน): เหล็ก C45 ในกระบวนการบำบัดความร้อนความถี่สูง สแตนเลสที่กำหนดเอง 304 หรือ 316
* Worm Gear / Travelling Nut / Safety Nut: ZQAL9-4 (การหล่ออลูมิเนียมบรอนซ์) เป็นมาตรฐาน Custom ZCUSN10PB1 (การหล่อดีบุกบรอนซ์)
* ตลับลูกปืน: แบริ่งแรงผลักดันลูกปืนสำหรับเกียร์หนอน แบริ่งลูกบอลต่อต้านแรงเสียดทานสำหรับเพลาอินพุต (หนอน) สแตนเลสที่กำหนดเอง 304
* อะแดปเตอร์หน้าแปลนมอเตอร์: อะแดปเตอร์มอเตอร์ที่มีความแข็งแรงสูง, เหล็กดัด สแตนเลสที่กำหนดเอง 304 หรือ 316
* น้ำมันหล่อลื่น: จาระบีสังเคราะห์, แรงดันสุดขีด EP2 ไขมันลิเธียม
การดาวน์โหลด
Speficications | ภาพวาดมิติ คู่มือการเลือก แคตตาล็อก
เคสใบสมัคร

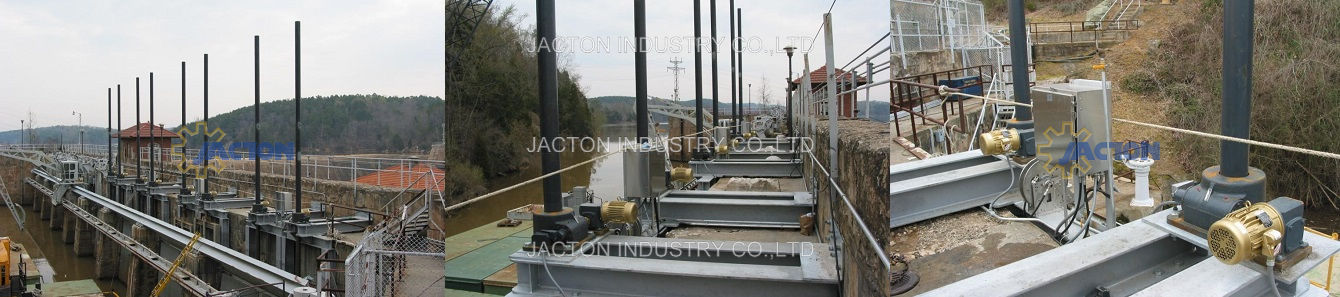

แจ็คสกรูตัวหนอนเครื่องกลไกกลไกสามารถทำงานได้ด้วยตนเองหรือด้วยมอเตอร์ไฟฟ้า สามารถเชื่อมต่อแจ็คสกรูมากกว่าหนึ่งตัวเข้าด้วยกันเพื่อเคลื่อนที่พร้อมกัน พวกเขามีการใช้กันอย่างแพร่หลายในกระดาษ, สื่อมวลชน, อุตสาหกรรมการพิมพ์, โรงงานยิปซั่ม, แจ็คสะพานสำหรับการยกถนนและสะพาน, อู่ต่อเรือ, การเปิดและปิดของเพนสต็อก, กระบวนการอุตสาหกรรม, เครื่องจักรแบบฟอร์มม้วน, อุตสาหกรรมเหมืองแร่, เครื่องจักรสร้างแผ่นโลหะ
บรรจุภัณฑ์และการจัดส่ง
* กรณีไม้อัดส่งออกมาตรฐาน 100% (วัสดุไม้มาตรฐานการส่งออกระหว่างประเทศพร้อมการรมควันฟรี)
* Express (AIR): โรงงานไปยัง บริษัท ของลูกค้าโดย FedEx, DHL, UPS, TNT Incoterms: Exw, DDU
* การขนส่งทางทะเล: โรงงานไปยังท่าเรือปลายทางโดยเรือ Incoterms: CIF, FOB, EXW, CFR
* Air Freight: โรงงานไปยังสนามบินปลายทางโดยเครื่องบิน Incoterms: CFR, EXW, FCA, CPT, CIP
* ตัวเลือกเพิ่มเติม (ประตูสู่ประตู): การขนส่งรถไฟ, การขนส่งรถบรรทุก, การขนส่งทางทะเล
