| Los conjuntos de motor y gato de tornillo se pueden instalar en cualquier posición. El engranaje helicoidal tiene una forma especialmente modificada que da como resultado presiones específicas entre engranajes bajas y una vida útil prolongada. El gusano está fabricado con acero aleado de alta calidad, endurecido y rectificado. Normalmente, el paso del husillo y la relación de transmisión coinciden. Los tornillos trapezoidales de precisión de inicio único normalmente son autoblocantes. Sin embargo, se deben observar las normas de seguridad. | |||||||||
JT-5T
JACTON
Descripción del Producto

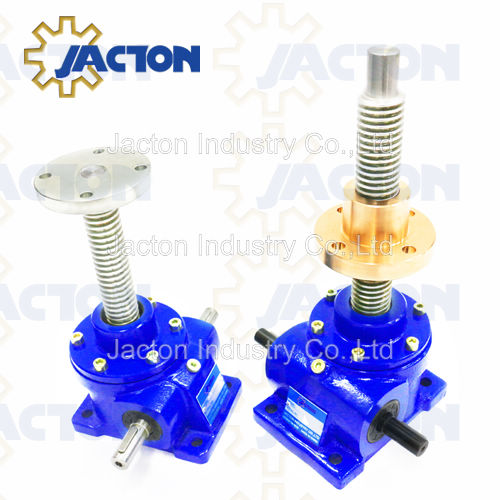

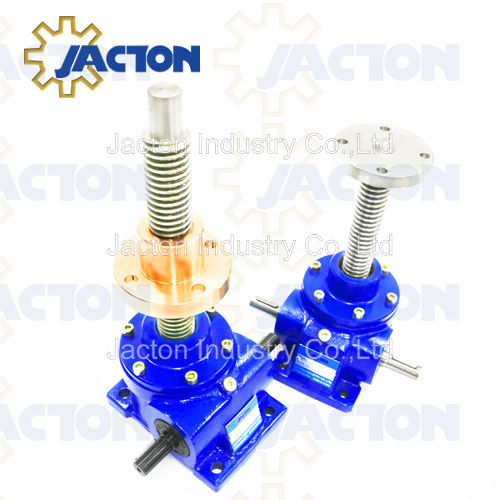

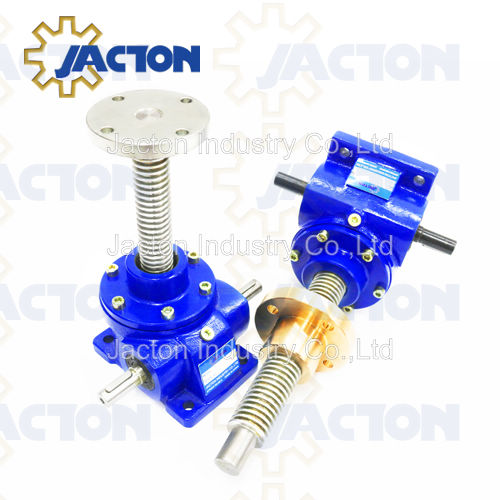

Gato de tornillo Acme 5 Ton-Tr 38x6 - Tornillo de avance. Dado el mismo rendimiento en términos de carga, velocidad y servicio, la elección entre el diseño de tornillo traslador y el diseño de tornillo giratorio con tuerca móvil depende sólo de las necesidades específicas de la aplicación. El diseño del tornillo de traslación se caracteriza por un tornillo de punta trapezoidal que se desplaza a través del cuerpo del gato de tornillo, que realiza el movimiento lineal mediante el propio tornillo. En este caso, se requiere espacio libre debajo del martinete para permitir todo el movimiento. En cambio, en el diseño de tornillo giratorio con tuerca móvil, el tornillo trapezoidal gira integralmente con la rueda de la caja de cambios. El movimiento lineal, en este caso, lo realiza la tuerca que se desplaza hacia arriba y hacia abajo a lo largo del tornillo giratorio. Esta tuerca habrá que fijarla a la estructura a transportar para evitar el giro con el tornillo.
Características principales
* Capacidades máximas de carga estática 5 toneladas.
* Tamaños de tornillos acme autoblocantes Tr 38x6.
* Tres relaciones de transmisión: relación alta 6:1, relación media 12:1 y relación lenta 24:1.
* Longitud de carrera personalizada, carrera máxima de 30,00 mm en carga de compresión, 4000 mm en carga de tensión.
* Diseños básicos: tornillo traslator, tornillo con llave y tornillo giratorio.
* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Estándar con tornillo de rosca de 1 entrada, tornillo de rosca personalizado de 2 entradas que ofrece mayor velocidad de desplazamiento y requiere un freno o un dispositivo de bloqueo externo para mantener la posición.
* Accesorios de extremo de tornillo: placa superior, extremo de horquilla, extremo roscado, extremo liso, cabeza de horquilla y extremo de varilla.
* Fuente de energía: operación manual con volante y manivela, eléctricamente mediante motor o ambos a la vez.
* Se puede aplicar de forma individual o combinada en un sistema de elevación exactamente sincronizado (sistemas de gatos múltiples), unidos mediante ejes de conexión, cajas de engranajes cónicos, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y soportes, etc.
* Gato de tornillo de doble horquilla personalizado, gato de tornillo de montaje en muñón y gato de tornillo anti-retroceso.
* Pueden utilizarse como alternativas a los sistemas hidráulicos y neumáticos.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del gato de tornillo Acme de 5 toneladas que compró.
* Vivienda: Vivienda de fundición de alta resistencia, hierro dúctil.
* Tornillo Acme: Acero C45 como estándar. Acero inoxidable personalizado 304 o 316.
* Eje de Entrada (Sinfín): Acero C45 en proceso de tratamiento térmico de alta frecuencia. Acero inoxidable personalizado 304 o 316.
* Engranaje helicoidal/tuerca móvil/tuerca de seguridad: ZQAl9-4 (bronce de aluminio fundido) como estándar. Personalizado ZCuSn10Pb1 (bronce de estaño fundido).
* Rodamiento: Rodamientos de empuje de bolas antifricción para engranaje helicoidal. Rodamientos de bolas antifricción para eje de entrada (gusano). Acero inoxidable 304 personalizado.
* Adaptador de brida del motor: Adaptador de motor de fundición de alta resistencia, hierro dúctil. Acero inoxidable personalizado 304 o 316.
* Lubricantes: Grasa Sintética, Grasa de Litio EP2 de Extrema Presión.
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación
Los gatos de tornillo acme con engranaje helicoidal mecánico se pueden operar manualmente o mediante un motor eléctrico. Se pueden conectar más de un gato de tornillo para moverse simultáneamente. Son ampliamente utilizados en papel, prensa, industria gráfica, fábricas de yeso, gatos para elevación de carreteras y puentes, astilleros, apertura y cierre de compuertas forzadas, procesos industriales, maquinaria en rollo, industria minera, maquinaria formadora de chapa metálica, elevación mecánica, elevación de plataformas, maquinaria de procesamiento de alimentos, sector de la construcción, industria de defensa, mesas elevadoras y montaje de escenarios.
