| 100 kN kubieke kogelomloopspindelaandrijvingen voor een groot aantal cycli en hoge inschakelduur, maar zonder zelfremmende kwaliteit. Hoge levensduur met kogelomloopspindels met dynamische belastingscapaciteiten, die boven standaard aandrijvingen liggen. Dit resulteert in meerdere levensduur. Driefasige AC-motoren en servomotoren zijn verkrijgbaar als standaardaandrijvingen. Mechanische of elektrische synchronisatie van meerdere actuatoren is mogelijk. | |||||||||
JTD100, JTD101
JACTON
Productbeschrijving

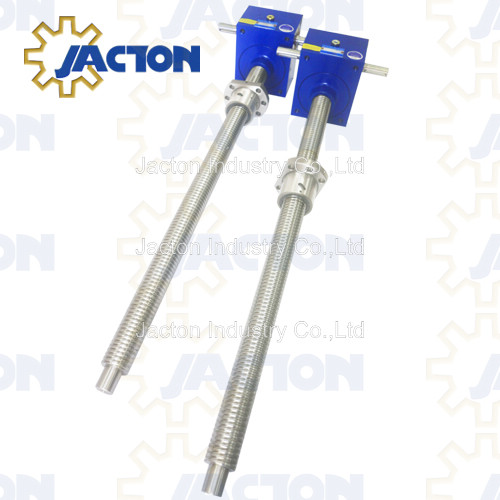

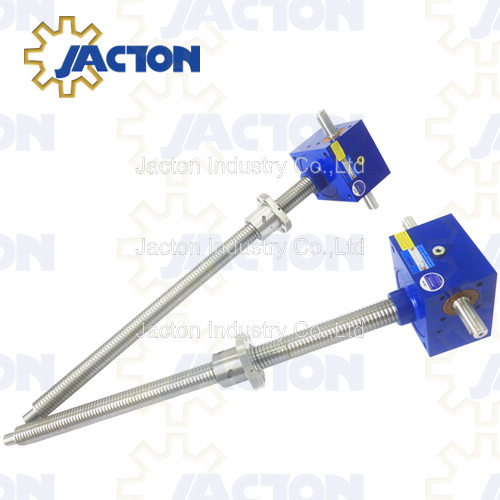

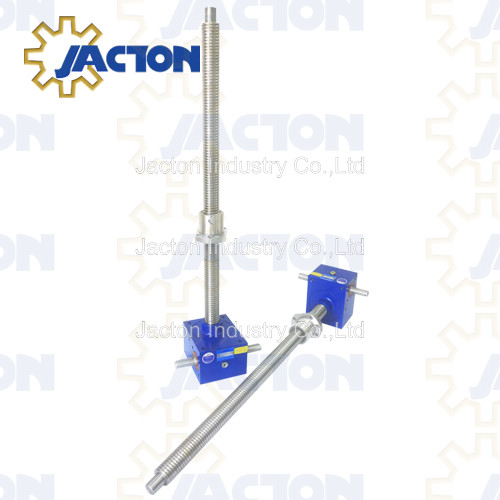

Kubieke kogelomloopspindel 100 kN-50x10- kogelomloopspindel (JTD100) | 100 kN-50x20-hoge kogelomloopspindel (JTD101). Mechanische kogelomloopspindel met wormwiel, leverbaar met translerende hijsschroef of hijsmoer. Standaard hijsschroeflengte tot 5 m. Niet zelfremmend, moet gecombineerd worden met een reminrichting. Kogelomloopspindel met vertalende hefschroef. Kogelomloopspindel met hijsmoer.
Belangrijkste kenmerken
* Maximale statische draagvermogens 100 kN (10.000 kg).
* Hoge precisie kogelomloopspindel maten 50x10, 50x20.
* Twee overbrengingsverhoudingen: hoge verhouding 9:1, langzame verhouding 36 :1, voor hoge en langzame lineaire snelheden (tot 3,3 m/min)
* Aangepaste slaglengte van kogelomloopspindel, maximale slag 40.00 mm bij drukbelasting, 5000 mm bij trekbelasting.
* Basisontwerpen: vertaalschroef, antirotatieschroef en roterende schroef.
* Staande of omgekeerde montage. Verkrijgbaar in trek- of drukbelastingen.
* Ball's crew end fittingen: bovenplaat, gaffeluiteinde, draaduiteinde, glad uiteinde, vorkkop en stanguiteinde.
* Standaard met enkele kogelomloopspindel, op maat gemaakte dubbele of hoge kogelomloopspindel die een hogere voortbewegingssnelheid biedt. Beiden hebben een rem of externe vergrendeling nodig om hun positie vast te houden.
* Krachtbron: handmatig handwiel wordt niet aanbevolen, elektrisch via remmotoraandrijving.
* Kan afzonderlijk worden toegepast of worden gecombineerd tot een exact gesynchroniseerd hefsysteem (meerdere vijzelsystemen), gekoppeld door verbindingsassen, kegelwielkasten, koppelingen, elektromotoren, tandwielreductoren, eindschakelaars en kussenblokken etc.
* Kan worden gebruikt als alternatief voor hydraulische en pneumatische systemen.
* Hoge nauwkeurigheid, hoog rendement, hoge prestaties, hoge inschakelduur, lage speling, lange levensduur en uniforme hefsnelheid.
Productmateriaal
We gebruiken de beste materialen om de prestaties en levensduur van de 100 kN kubieke kogelomloopspindel die u hebt gekocht te garanderen.
Kogelomloopspindel en moer zijn gemaakt van gehard gelegeerd staal met geharde lagerkogels die de belasting tussen moer en schroef dragen.
* Behuizing: gegoten behuizing met hoge sterkte, nodulair gietijzer.
* Kogelomloopspindel: SCM 450, S55C, hardheid: HRC 58-62.
* Kogelmoer: SCM415H, hardheid: HRC 58-62
* Kogel: SUJ2, hardheid: HRC 60 UP.
* Ingangsas (worm): C45 staal in hoogfrequent warmtebehandelingsproces. Op maat gemaakt roestvrij staal 304 of 316.
* Wormwiel: ZQAl9-4 (gietaluminiumbrons) als standaard. Aangepaste ZCuSn10Pb1 (giettinbrons).
* Lager: antifrictiekogellagers voor wormwiel. Antifrictiekogellagers voor ingaande as (worm). Op maat gemaakt roestvrij staal 304.
* Motorflensadapter: gegoten motoradapter met hoge sterkte, nodulair gietijzer. Op maat gemaakt roestvrij staal 304 of 316.
* Smeermiddelen: synthetisch vet, EP2-lithiumvet voor extreme druk.
Downloaden
Specificaties | Maattekeningen | Selectiegids | Catalogus
Toepassingsgeval
Wormwielkogelomloopspindels zijn snel en efficiënt. Ze kunnen ladingen nauwkeurig positioneren en vasthouden. Voorbeelden hiervan zijn: Platformliften, Demperaanpassingen, Ergonomische liften, Onderhoudsliften, Rolaanpassingen, Grondstationantennes, Solar Trackers, Transportbandaanpassingen, Verpakkingsapparatuur en Poortaanpassingen.
