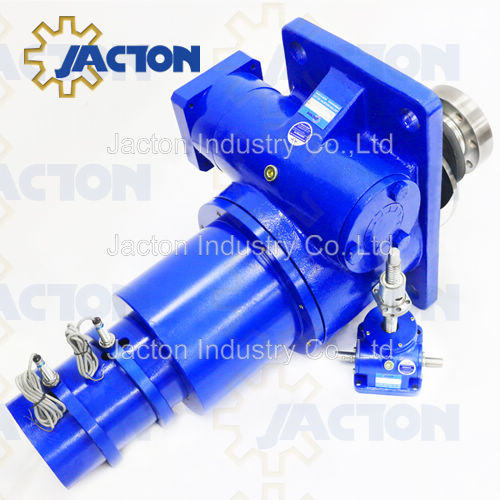

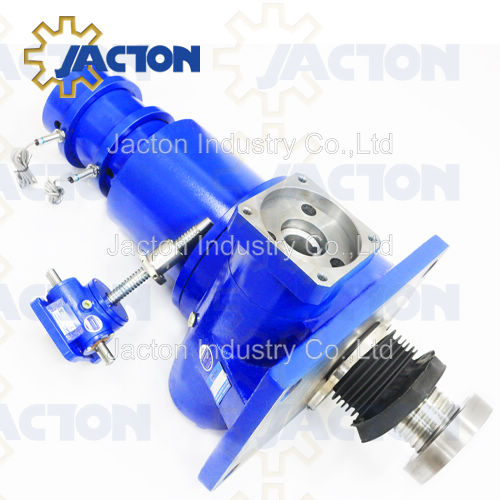

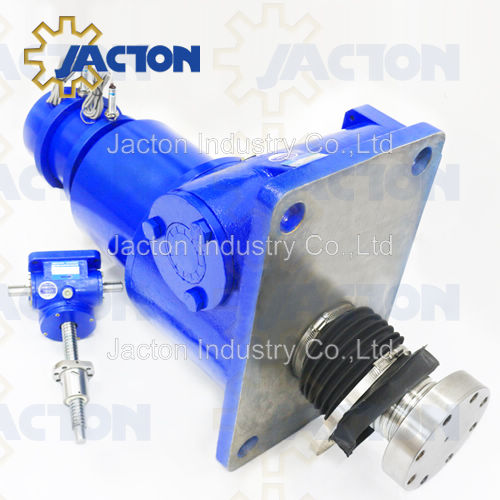

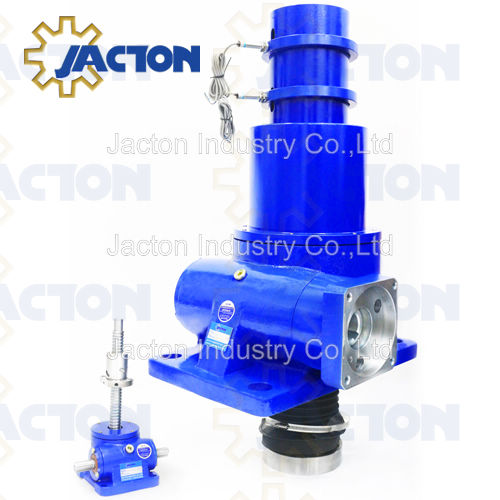

| Martinetto con vite a ricircolo di sfere da 25 tonnellate Utilizzando vite a ricircolo di sfere ad alta precisione. Chiocciola a ricircolo di sfere e ruota elicoidale integrate. Il grasso lubrificante garantisce un funzionamento ad alta velocità. Struttura portante ideale, prestazioni eccellenti. È costituito da ingranaggio a vite senza fine e vite a ricircolo di sfere e alta precisione ed efficienza, adatto per un uso frequente. La ruota elicoidale ruota ruotando l'albero di ingresso (albero a vite senza fine) che trasmette la forza propulsiva al martinetto. La lubrificazione della vite senza fine e della vite è entrambe a grasso. La vite a ricircolo di sfere non ha funzione autobloccante, è necessario il sistema frenante. Albero della vite di grandi dimensioni e ad alta precisione. Utilizzare vite a ricircolo di sfere. | |||||||||
JTB-25T
JACTON
Descrizione del prodotto
Martinetto classico con vite a ricircolo di sfere 25 Ton-80x10- Vite a ricircolo di sfere. Il martinetto con vite a ricircolo di sfere dipende dall'applicazione, deve prevenire l'effetto di deformazione sulla vite, esiste una limitazione nell'applicazione del carico in direzione assiale. nel caso in cui il carico di compensazione ammissibile superi la capacità nominale, il carico in direzione assiale ammissibile deve essere limitato alla capacità nominale. La vite a ricircolo di sfere è diversa dalla vite trapezoidale, senza funzione di autobloccaggio, pertanto utilizzare il motore autofrenante come motore principale. Specifica ad alto passo: Martinetto ad alta velocità, che utilizza una vite a ricircolo di sfere più grande.
Caratteristiche principali
* massimo Capacità di carico statico 25 tonnellate (25.000 kg).
* Vite a ricircolo di sfere ad alta precisione dimensioni 80x10, passo alto personalizzato 80x20.
* Due rapporti di trasmissione: rapporto alto 10-2/3:1, rapporto lento 32 :1, per velocità lineari alte e lente (fino a 2800 mm/min).
* Lunghezza corsa personalizzata della vite a ricircolo di sfere, corsa massima 50.00 mm con carico di compressione, 6.000 mm con carico di tensione.
* Versioni base: vite traslante, vite antirotazione e vite rotante.
* Montaggio verticale o invertito. Disponibili con carichi in trazione o compressione.
* Raccordi con estremità tonda a sfera : piastra superiore, estremità con forcella, estremità filettata, estremità liscia, testa a forcella ed estremità asta.
* Standard con vite a ricircolo di sfere a passo singolo, vite a ricircolo di sfere personalizzata doppia o a passo elevato che offre una maggiore velocità di traslazione. Entrambi richiedono un freno o un dispositivo di bloccaggio esterno per mantenere la posizione.
* Alimentazione: il volantino non è raccomandato, deve essere un motore con freno.
* Può essere applicato singolarmente o combinato in un sistema di sollevamento esattamente sincronizzato (sistemi a martinetti multipli), collegato tramite alberi di collegamento, rinvii angolari, giunti, motori elettrici, riduttori, finecorsa e supporti, ecc.
* Utilizzabili come alternative ai sistemi idraulici e pneumatici.
* Elevata precisione, alta efficienza, alte prestazioni, ciclo di lavoro elevato, gioco ridotto, lunga durata e velocità di sollevamento uniforme.
Materiale del prodotto
Utilizziamo i migliori materiali per garantire le prestazioni e la durata del martinetto a ricircolo di sfere da 25 tonnellate che hai acquistato.
La vite a ricircolo di sfere e il dado sono realizzati in acciaio legato temprato con sfere del cuscinetto temprate che trasportano il carico tra il dado e la vite.
* Alloggiamento: alloggiamento in fusione ad alta resistenza, ferro duttile.
* Vite a ricircolo di sfere: SCM 450, S55C, Durezza: HRC 58-62.
* Dado a sfera: SCM415H, Durezza: HRC 58-62
* Sfera: SUJ2, Durezza: HRC 60 UP.
* Albero di ingresso (vite senza fine): acciaio C45 nel processo di trattamento termico ad alta frequenza. Acciaio inossidabile personalizzato 304 o 316.
* Ruota a vite senza fine: ZQAl9-4 (fusione di bronzo all'alluminio) di serie. ZCuSn10Pb1 personalizzato (bronzo allo stagno fuso).
* Cuscinetto: cuscinetti assiali a sfere antiattrito per ingranaggi a vite senza fine. Cuscinetti a sfere antifrizione per albero di ingresso (vite senza fine). Acciaio inossidabile personalizzato 304.
* Adattatore flangia motore: adattatore motore in fusione ad alta resistenza, ferro duttile. Acciaio inossidabile personalizzato 304 o 316.
* Lubrificanti: grasso sintetico, grasso al litio EP2 per pressioni estreme.
Scaricamento
Specifiche | Disegni dimensionali | Guida alla selezione | Catalogare
Caso di applicazione

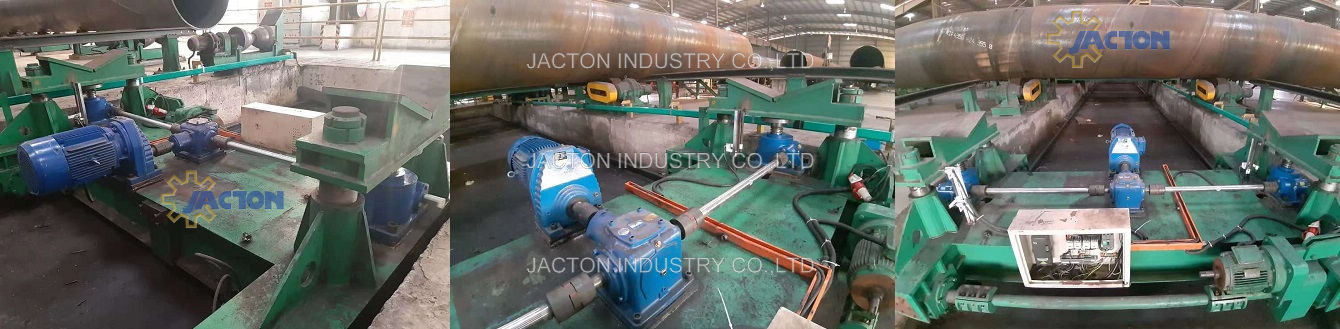

I martinetti a ricircolo di sfere con ingranaggi a vite senza fine trovano applicazione in sistemi di inclinazione di macchine, impianti fotovoltaici, sistemi di elevazione della piattaforma, sistemi di posizionamento manuale, sistemi di elevazione inclinabile, sistema di orientamento dell'antenna, sistema di azionamento verticale, sollevamento a forbice, sistema di otturatore, sistema di azionamento orizzontale, sistema di elevazione del nastro trasportatore, sistema di tipo pressa, sistema di martinetto a vite jacton a tre alberi, sistema di elevazione con sensore magnetico integrato, inseguitore stirling, inseguitore solare, concentrazione solare parabolica, sistema di apertura e chiusura della porta e sistema di trasmissione a 4 alberi.

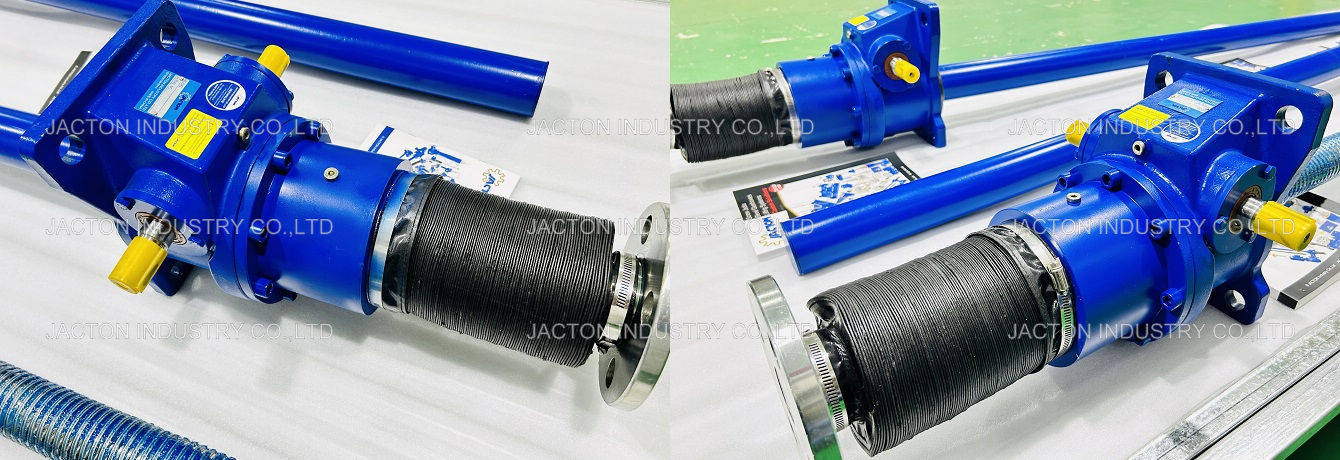

Imballaggio e spedizione
* Casse di compensato di esportazione standard al 100% (materiale di legno standard di esportazione internazionale con fumigazione gratuita).
* Express (aereo): dalla fabbrica all'azienda del cliente tramite FEDEX, DHL, UPS, TNT. Incoterm: EXW, DDU.
* Trasporto marittimo: dalla fabbrica al porto di destinazione tramite nave. Incoterm: CIF, FOB, EXW, CFR.
* Trasporto aereo: dalla fabbrica all'aeroporto di destinazione in aereo. Incoterm: CFR, EXW, FCA, CPT, CIP.
* Opzioni aggiuntive (porta a porta): trasporto ferroviario, trasporto camion, spedizione marittima.
