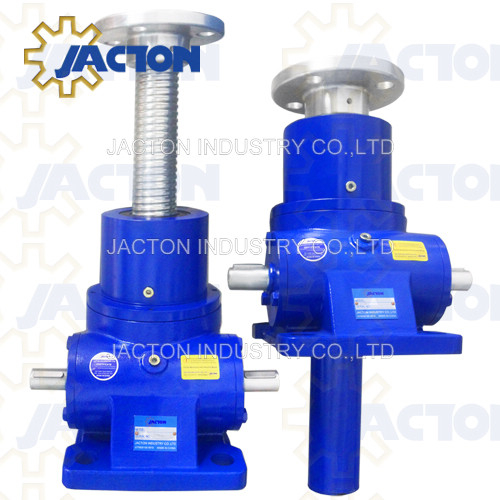

| Configuraciones de gatos de husillo de bolas de 20 toneladas: gato de husillo de bolas de traslación vertical, gato de husillo de bolas de traslación invertida, gato de husillo de bolas giratorio vertical, gato de husillo de bolas giratorio invertido, gato de husillo de bolas de doble horquilla, gato de husillo de bolas antirrotación vertical y gato de husillo de bolas antirotación invertida. Se utiliza sólo cuando la carga a mover (accionar) puede girar, es decir, el tornillo no está guiado y no impide la rotación. El dispositivo antirrotación consta de un tubo cuadrado de acero que guía el movimiento de un bloque guía cuadrado de bronce y aluminio montado en el extremo del husillo de bolas. El bloque guía también actúa como tuerca de tope. | |||||||||
JTB-20T
JACTON
Descripción del Producto

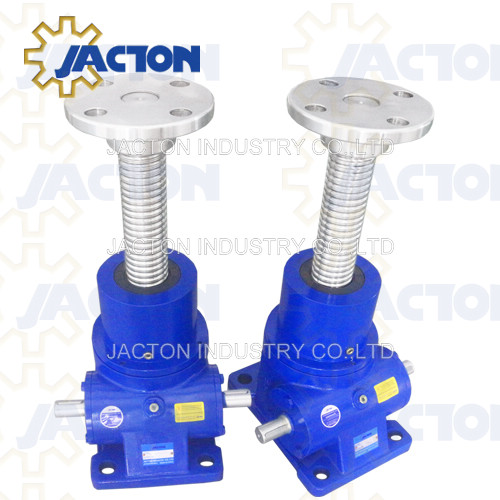

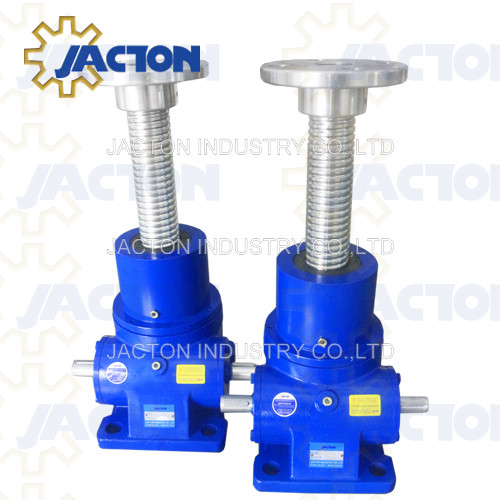

Gato de husillo de bolas clásico de 20 toneladas-63x10- Husillo de bolas. El gato de husillo de bolas es un gato altamente eficiente para operaciones de alta velocidad y alta frecuencia. Los componentes principales incluyen husillo de bolas preciso y engranaje helicoidal de alta precisión. El husillo de bolas Jacton genera una alta eficiencia y su unidad de accionamiento compacta produce alta potencia. En comparación con los gatos mecánicos lineales de tipo tornillo, su alta eficiencia permite un accionamiento más fácil a alta velocidad. Husillo de bolas de larga y predecible vida útil. La mayor eficiencia del husillo de bolas también permite un ciclo de trabajo más largo. El collar de tope es A Evita que el tornillo se retire de la caja de engranajes del gato. Montado de serie en las versiones de husillo de bolas.
Características principales
* Capacidades máximas de carga estática 20 toneladas (20000 kg).
* Husillos de bolas de alta precisión en tamaños 63x10, paso alto personalizado 63x20.
* Dos relaciones de transmisión: relación alta 8:1, relación lenta 24:1, para velocidades lineales altas y lentas (hasta 3500 mm/min).
* Longitud de carrera personalizada del husillo de bolas, carrera máxima de 40,00 mm en carga de compresión, 5000 mm en carga de tensión.
* Diseños básicos: Tornillo traslator, Tornillo antirotación y Tornillo giratorio.

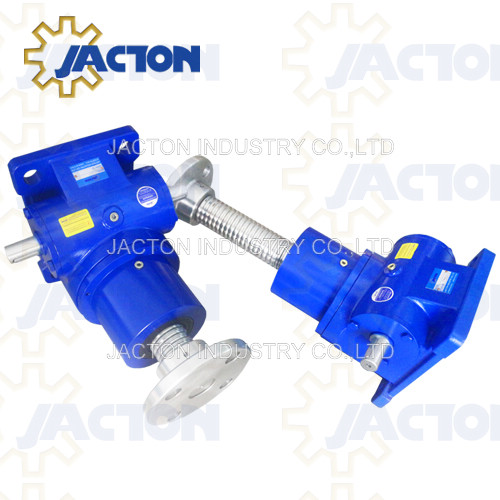

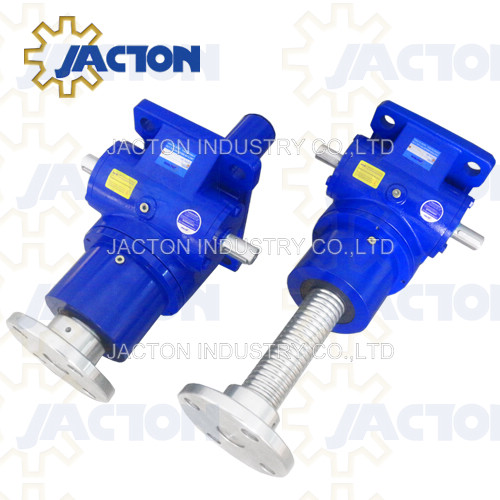

* Montaje vertical o invertido. Disponible en cargas de tensión o compresión.
* Accesorios de extremo redondo de bola : placa superior, extremo de horquilla, extremo roscado, extremo liso, cabeza de horquilla y extremo de varilla.
* Estándar con husillo de bolas de paso simple, husillo de bolas de paso alto o doble personalizado que ofrece mayor velocidad de desplazamiento. Ambos requieren un freno o un dispositivo de bloqueo externo para mantener la posición.
* Fuente de alimentación: no se recomienda el volante, debe ser un motor de freno.
* Se puede aplicar de forma individual o combinada en un sistema de elevación exactamente sincronizado (sistemas de gatos múltiples), unidos mediante ejes de conexión, cajas de engranajes cónicos, acoplamientos, motores eléctricos, reductores de engranajes, interruptores de límite y soportes, etc.
* Pueden utilizarse como alternativas a los sistemas hidráulicos y neumáticos.
* Alta precisión, alta eficiencia, alto rendimiento, alto ciclo de trabajo, bajo juego, larga vida útil y velocidad de elevación uniforme.
Material del producto
Utilizamos los mejores materiales para garantizar el rendimiento y la vida útil del gato de husillo de bolas de 20 toneladas que compró.
El husillo de bolas y la tuerca están hechos de acero de aleación endurecido con bolas de rodamiento endurecidas que soportan la carga entre la tuerca y el tornillo.
* Vivienda: Vivienda de fundición de alta resistencia, hierro dúctil.
* Husillo de bolas: SCM 450, S55C, Dureza: HRC 58-62.
* Tuerca de bolas: SCM415H, Dureza: HRC 58-62
* Bola: SUJ2, Dureza: HRC 60 UP.
* Eje de Entrada (Sinfín): Acero C45 en proceso de tratamiento térmico de alta frecuencia. Acero inoxidable personalizado 304 o 316.
* Rueda helicoidal: ZQAl9-4 (bronce de aluminio fundido) como estándar. Personalizado ZCuSn10Pb1 (bronce de estaño fundido).
* Rodamiento: Rodamientos de empuje de bolas antifricción para engranaje helicoidal. Rodamientos de bolas antifricción para eje de entrada (gusano). Acero inoxidable 304 personalizado.
* Adaptador de brida del motor: Adaptador de motor de fundición de alta r
* Lubricantes: Grasa Sintética, Grasa de Litio EP2 de Extrema Presión.
Descargar
Especificaciones | Dibujos dimensionales | Guía de selección | Catalogar
Caso de aplicación
Los gatos de husillo de bolas con engranaje helicoidal se utilizan en sistemas de inclinación de máquinas, instalaciones fotovoltaicas, sistemas de elevación de plataformas, sistemas de posicionamiento manual, sistemas de elevación inclinables, sistemas de orientación de antenas, sistemas de accionamiento vertical, elevadores de tijera, sistemas de persianas, sistemas de accionamiento horizontal, sistemas de elevación de cintas transportadoras, sistemas tipo prensa, sistemas de gato de tornillo Jacton de tres ejes, sistemas de elevación con sensor magnético integrado, seguidores Stirling, seguidores solares, concentración solar parabólica, sistemas de apertura y cierre de puertas y sistemas de transmisión de 4 ejes.
