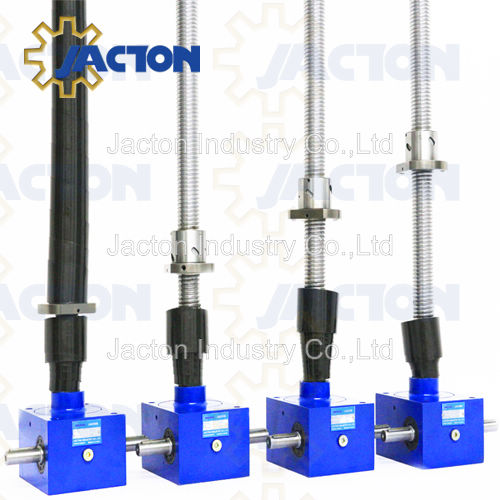

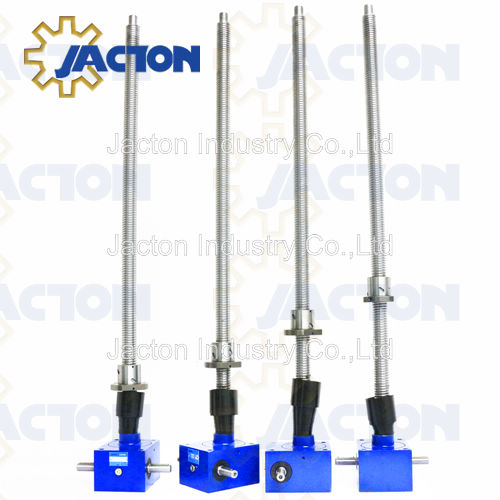

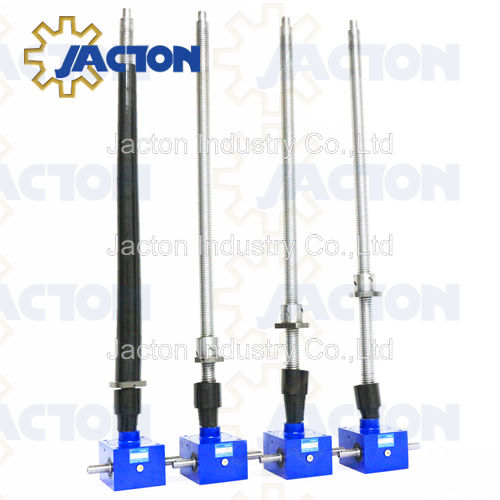

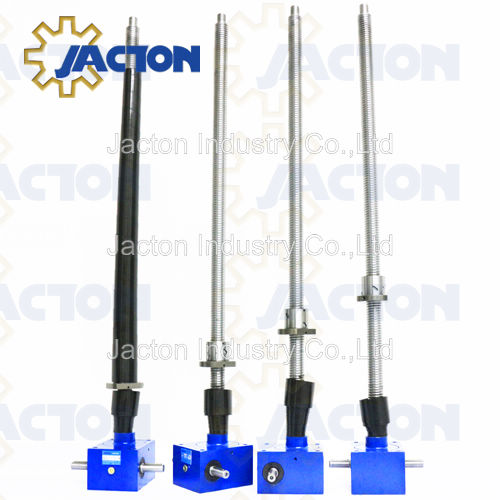

| 150-kN-Hubgetriebe mit kubischer Kugelumlaufspindel zeichnen sich durch eine höhere Effizienz, höhere Genauigkeit und schnellere Verfahrgeschwindigkeiten aus als 150-kN-Maschinenhubgetriebe mit Schneckengetriebe. Mit dem Kugelumlaufspindelantrieb erhalten Sie einen positiv wirkenden Linearantrieb in einem einzigen Paket, der von einem Elektro-, Luft- oder Hydraulikmotor angetrieben werden kann. Eine kugelgelagerte wärmebehandelte Schraube und passende Mutter mit Rollkontakt reduzieren die Reibung bei der Umwandlung von Drehmoment in Schub auf ein Minimum. | |||||||||
JTD150, JTD151
JACTON
Produktbeschreibung
Kubischer Kugelgewindetrieb 150 kN-63x10- Kugelgewindetrieb (JTD150) | 150 kN-63x20-Kugelumlaufspindel mit hoher Steigung (JTD151). Kugelumlaufspindelantriebe, sowohl in aufrechter als auch in umgekehrter Spindelausführung, sind mit Gewindeenden an den Schrauben ausgestattet. Sie sind jedoch auch mit Kopfplatten oder Gabelkopfbefestigungen erhältlich. Um Schraube und Mutter vor Schmutz und Korrosion zu schützen, werden Faltenbalgmanschetten empfohlen.
Hauptmerkmale
* Maximale statische Tragfähigkeit 150 kN (15000 kg).
* Hochpräzise Kugelumlaufspindeln in den Größen 63x10, 63x20.
* Zwei Übersetzungsverhältnisse: hohe Übersetzung 9:1, langsame Übersetzung 36 :1, für hohe und langsame Lineargeschwindigkeiten (bis zu 3,3 m/min)
* Kundenspezifische Hublänge der Kugelumlaufspindel, maximaler Hub 40.000 mm bei Drucklast, 5.000 mm bei Zuglast.
* Grundausführungen: Translationsschraube, Antirotationsschraube und rotierende Schraube.
* Aufrechte oder umgekehrte Montage. Erhältlich für Zug- oder Drucklasten.
* Ball- Crew-Endbeschläge: obere Platte, Gabelkopfende, Gewindeende, glattes Ende, Gabelkopf und Stangenende.
* Standardmäßig mit Kugelumlaufspindel mit einfacher Steigung, kundenspezifischer Kugelumlaufspindel mit doppelter Steigung oder Kugelumlaufspindel mit hoher Steigung, die eine höhere Verfahrgeschwindigkeit bietet. Beide erfordern eine Bremse oder eine externe Feststellvorrichtung, um die Position zu halten.
* Stromquelle: manuelles Handrad wird nicht empfohlen, elektrisch durch Bremsmotorantrieb.
* Kann einzeln eingesetzt oder zu einem exakt synchronisierten Hebesystem (Mehrfachhebersysteme) kombiniert werden, verbunden durch Verbindungswellen, Kegelradgetriebe, Kupplungen, Elektromotoren, Untersetzungsgetriebe, Endschalter und Lagerblöcke usw.
* Kann als Alternative zu hydraulischen und pneumatischen Systemen verwendet werden.
* Hohe Genauigkeit, hoher Wirkungsgrad, hohe Leistung, hohe Einschaltdauer, geringes Spiel, lange Lebensdauer und gleichmäßige Hubgeschwindigkeit.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen erworbenen 150-kN-Kugelumlaufspindelhubgetriebes zu gewährleisten.
Kugelumlaufspindel und Mutter bestehen aus gehärtetem legiertem Stahl mit gehärteten Lagerkugeln, die die Last zwischen Mutter und Spindel tragen.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Kugelumlaufspindel: SCM 450, S55C, Härte: HRC 58-62.
* Kugelmutter: SCM415H, Härte: HRC 58-62
* Kugel: SUJ2, Härte: HRC 60 UP.
* Eingangswelle (Schnecke): C45-Stahl im Hochfrequenz-Wärmebehandlungsverfahren. Kundenspezifischer Edelstahl 304 oder 316.
* Schneckenrad: ZQAl9-4 (Aluminiumbronzeguss) als Standard. Kundenspezifisch ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Wälzkugellager für Schneckengetriebe. Wälzlager für die Eingangswelle (Schnecke). Kundenspezifischer Edelstahl 304.
* Motorflanschadapter: Hochfester Guss-Motoradapter, Sphäroguss. Kundenspezifischer Edelstahl 304 oder 316.
* Schmiermittel: Synthetisches Fett, EP2-Lithiumfett für extremen Druck.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog
Anwendungsfall
Spindelhubgetriebe mit Schneckengetriebe sind schnell und effizient. Sie können Lasten präzise positionieren und halten. Beispiele hierfür sind: Plattformlifte, Dämpfereinstellungen, ergonomische Lifte, Wartungslifte, Rolleneinstellungen, Erdstationsantennen, Solartracker, Förderbandeinstellungen, Verpackungsausrüstung und Toreinstellungen.
