JT-15T
JACTON
Produktbeschreibung

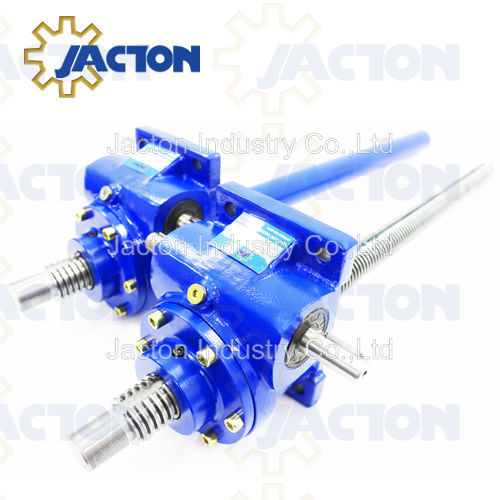

Acme Spindelhubgetriebe 15 Ton-Tr 52x8- Leitspindel. Mechanische Spindelhubgetriebe mit Schneckengetriebe können manuell oder mit einem Elektromotor betrieben werden. Es können mehrere Spindelhubgetriebe miteinander verbunden werden, um sie gleichzeitig zu bewegen. Sie werden häufig in der Papier-, Pressen-, Druckindustrie, Gipsfabriken, Brückenhebern zum Heben von Straßen und Brücken, in Werften, zum Öffnen und Schließen von Druckrohrleitungen, in industriellen Prozessen, in Rollformmaschinen, im Bergbau, in Maschinen zur Blechumformung, beim mechanischen Heben, Heben von Plattformen, in Lebensmittelverarbeitungsmaschinen, im Bausektor, in der Verteidigungsindustrie, bei Hubtischen und im Bühnenaufbau eingesetzt.
Hauptmerkmale
* Maximale statische Tragfähigkeit 15 Tonnen.
* Selbstsichernde Trapezschraubengrößen Tr 52x8.
* Drei Übersetzungsverhältnisse: hohe Übersetzung 8:1, mittlere Übersetzung 16:1 und langsame Übersetzung 32 :1.
* Individuelle Hublänge, maximaler Hub 35.00 mm bei Drucklast, 4.500 mm bei Zuglast.
* Grundausführungen: Translationsschraube, Schlüsselschraube und rotierende Schraube.
* Aufrechte oder umgekehrte Montage. Erhältlich für Zug- oder Drucklasten.
* Standardmäßig mit 1-gängiger Gewindeschraube, kundenspezifischer 2-gängiger Gewindeschraube, die eine höhere Fahrgeschwindigkeit bietet und eine Bremse oder externe Verriegelungsvorrichtung zum Halten der Position erfordert.
* Schraubenendbeschläge: obere Platte, Gabelkopfende, Gewindeende, glattes Ende, Gabelkopf und Stangenende.
* Antriebsquelle: manueller Betrieb mit Handrad und Kurbel, elektrisch durch Motorantrieb oder beides zusammen.
* Kann einzeln eingesetzt oder zu einem exakt synchronisierten Hebesystem (Mehrfachhebersysteme) kombiniert werden, verbunden durch Verbindungswellen, Kegelradgetriebe, Kupplungen, Elektromotoren, Untersetzungsgetriebe, Endschalter und Lagerblöcke usw.
* Kundenspezifische Spindelhubgetriebe mit doppeltem Gabelkopf, Spindelhubgetriebe mit Zapfenmontage und spielfreies Spindelhubgetriebe.
* Kann als Alternative zu hydraulischen und pneumatischen Systemen verwendet werden.
Produktmaterial
Wir verwenden die besten Materialien, um die Leistung und Lebensdauer des von Ihnen gekauften 15-Tonnen-Acme-Spindelhubgetriebes zu garantieren.
* Gehäuse: Hochfestes Gussgehäuse, Sphäroguss.
* Acme-Schraube: C45-Stahl als Standard. Kundenspezifischer Edelstahl 304 oder 316.
* Eingangswelle (Schnecke): C45-Stahl im Hochfrequenz-Wärmebehandlungsverfahren. Kundenspezifischer Edelstahl 304 oder 316.
* Schneckengetriebe / Laufmutter / Sicherheitsmutter: ZQAl9-4 (Aluminiumbronzeguss) als Standard. Kundenspezifisch ZCuSn10Pb1 (Zinnbronzeguss).
* Lager: Wälzkugellager für Schneckengetriebe. Wälzlager für die Eingangswelle (Schnecke). Kundenspezifischer Edelstahl 304.
* Motorflanschadapter: Hochfester Guss-Motoradapter, Sphäroguss. Kundenspezifischer Edelstahl 304 oder 316.
* Schmiermittel: Synthetisches Fett, EP2-Lithiumfett für extremen Druck.
Herunterladen
Spezifikationen | Maßzeichnungen | Auswahlhilfe | Katalog

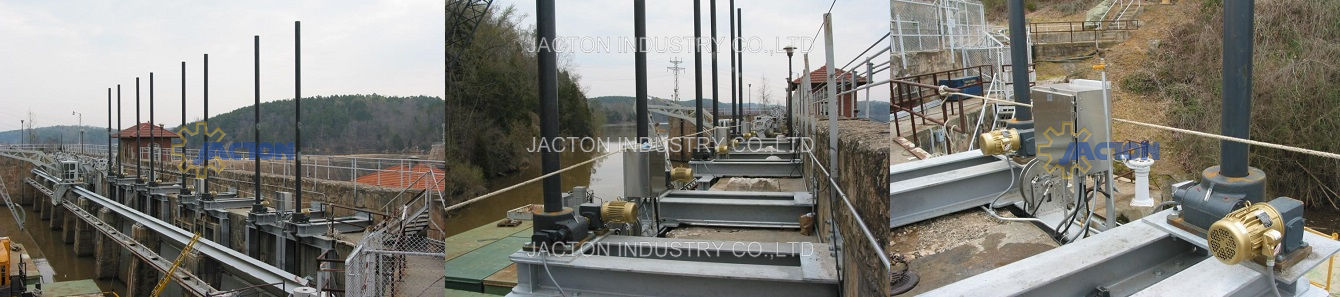

Anwendungsfall
Mechanische Spindelhubgetriebe mit Schneckengetriebe können manuell oder mit einem Elektromotor betrieben werden. Es können mehrere Spindelhubgetriebe miteinander verbunden werden, um sie gleichzeitig zu bewegen. Sie werden häufig in der Papier-, Pressen-, Druckindustrie, Gipsfabriken, Brückenhebern zum Heben von Straßen und Brücken, in Werften, zum Öffnen und Schließen von Druckrohrleitungen, in industriellen Prozessen, in Rollformmaschinen, im Bergbau, in Maschinen zur Blechumformung, beim mechanischen Heben, Heben von Plattformen, in Lebensmittelverarbeitungsmaschinen, im Bausektor, in der Verteidigungsindustrie, bei Hubtischen und im Bühnenaufbau eingesetzt.

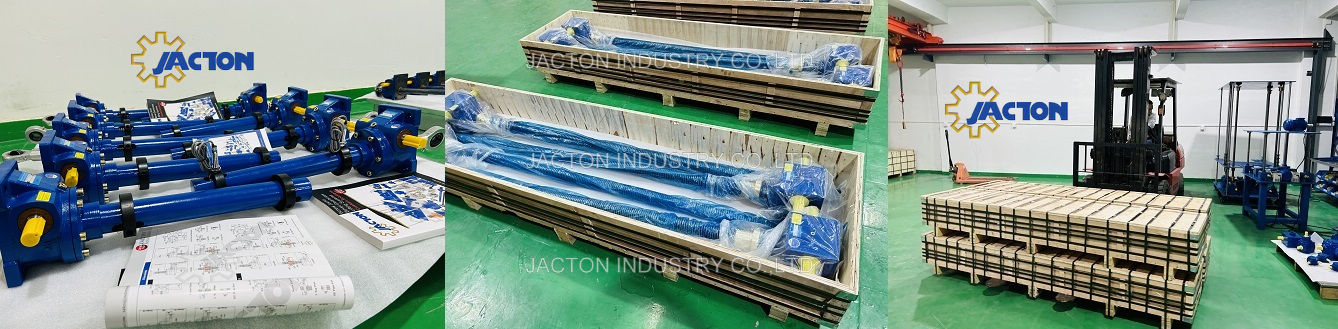

Verpackung und Versand
* 100 % Standard-Export-Sperrholzkisten (internationaler Export von Standard-Holzmaterial mit kostenloser Begasung).
* Express (Luft): Vom Werk zum Unternehmen des Kunden per FEDEX, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Seefracht: Fabrik zum Zielseehafen per Schiff. Incoterms: CIF, FOB, EXW, CFR.
* Luftfracht: Fabrik zum Zielflughafen mit dem Flugzeug. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Zusätzliche Optionen (Tür-zu-Tür): Bahntransport, LKW-Transport, Seeschifffahrt.
