| Ağır Hizmet Servo Elektrikli Silindir, enerji tasarrufu ve çevre koruma avantajlarıyla hidrolik silindir ve pnömatik silindirin yerini tamamen alabilir ve yüksek hassasiyetli hareket kontrolü elde etmek için PLC kontrol sistemine kolayca bağlanabilir. Servo elektrikli silindir IP55, IP56 koruma sınıfına ulaşabilir, bu nedenle kağıt yapım endüstrisi, kimya endüstrisi, kaynak endüstrisi gibi dış mekan koşullarında yaygın olarak kullanılabilir. Otomasyonun gerçekleştirilmesine yardımcı olmak için tüm mekanik alanlarda yaygın olarak kullanılmaktadır. Artık bunları her yerde bulabilirsiniz: mekanik ekipmanlar, ağır sanayi nesneleri, otomatik üretim hatları, otomobil araçları, akıllı robotik makineler, tıbbi cihazlar, oyun alanı (yarış simülatörü gibi), VR (kamyon simülasyonu, uçuş simülasyonu, tren simülatörü vb.), eğlence endüstrisi, yeni enerji alanı (güneş paneli kurulumu gibi), baskı endüstrisi (3D baskı gibi), tekstil endüstrisi, paketleme, lojistik sınıflandırma ve taşıma vb. |
|||||||||
JEC140
JAKTON
Ürün Açıklaması
Elektrikli Servo Silindir 14000kg Özellikler: İtme ≤14 ton. İnme ≤1500mm. Hız ≤250 mm/s. Bilyalı vida çapı 50 mm. Bilyalı vida ucu 10mm ve 20mm. İtme çubuğu çapı 110 mm. Seçiminize göre Sıralı tip ve Paralel tip Elektrikli Servo Silindirler bulunmaktadır. Montaj türleri arasında Ön flanş, Arka flanş, Muylu, Yan flanş, Arka menteşe, Kılavuz kolon tipi ve Ön kilit tipi bulunur. Ön Ataşmanlar arasında Erkek Dişli uç, Dişi Dişli uç, Çubuk ucu, Çatal ucu, Çatal ucu ve Flanş ucu bulunur. Aksesuarlar arasında Dönme Önleyici cihaz, Manyetik manyetik anahtarlar, Endüktif yakınlık anahtarları, Arka braket, Körük Körükleri, Yük Sensörü vb. bulunur.
Çalışma Prensibi ve Avantajları
Elektrikli servo silindirin çalışma prensibi, servo motoru, planet redüktörü, silindir muhafazasını, bilyalı vidayı ve somunu birleştiren, motor milinin dönme hareketini elektrikli silindirin piston çubuğunun doğrusal hareketine dönüştüren modüler tasarıma sahiptir. Bu arada, bir servo elektrikli silindir, servo motorun avantajlarını (kesinlikle hız, dönüş, tork kontrolü) tam olarak hız, konum ve itme kontrolüne dönüştürerek yüksek hassasiyetli doğrusal harekette devrim yaratan ürünler elde edilmesini sağlar.
Servo elektrikli silindirler, pnömatik silindirler ve hidrolik silindirlerle aynıdır. Hepsi bir cismin kaldırılması, itilmesi ve çekilmesini gerektiren ekipmanlarda kullanılır. En büyük farkı, elektrikli silindirin kompresöre veya hidrolik istasyona ihtiyaç duymaması, elektrik olduğu sürece çalıştırılabilmesidir. Pnömatik silindirler ve hidrolik silindirlerle karşılaştırıldığında elektrikli silindirler yüksek verimliliğe, düşük gürültüye, temiz ve sıfır kirliliğe sahiptir. Bunun yanı sıra, elektrikli silindirler hassas konumlandırmaya ulaşabilir, bu da onu pnömatik silindir ve hidrolik silindirin mükemmel bir şekilde değiştirilmesini sağlar.
Ana Özellikler
Servo elektrikli silindir, aşağıdaki önemli özelliklere sahip gelişmiş bir modüler tasarım yöntemini benimser:
1. Kompakt yapı, küçük boyut, kolay kurulum ve kullanım, basit bakım, düşük gürültü, uzun ömür, çoklu güvenlik koruma önlemleri.
2. Hassas konum kontrolü, tekrar konumlandırma doğruluğu 0,01 mm olabilir ve harici yer değiştirme sensörünün eklenmesi 0,005 mm'ye ulaşabilir.
3. Hassas hız kontrolü, hız dalga formu, yüksek hızlı, istikrarlı ve darbesiz çalışma elde etmek için keyfi olarak ayarlanabilir ve kontrol doğruluğu% 0,05 olabilir.
4. Hassas itme kontrolü, harici bir itme-çekme kuvveti sensörü ekledikten sonra kontrol doğruluğu %0,5'e ulaşabilir.
5.Servo ve frekans dönüşüm kontrolü için servo motor, step motor, DC motor ve AC motor tarafından çalıştırılabilir.
Ürün Bileşenleri

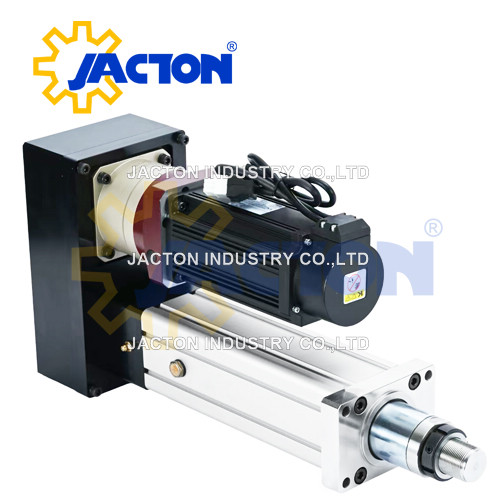

Paralel Servo Elektrikli Silindir
| 1. Piston Çubuğu Somunu | 2. Ön Flanş | 3. Piston Çubuğu | 4. Vidalı Mil | 5. Bilyalı Somun | 6. Yastık |
| 7. Rulman Bloğu | 8. Konut | 9. Redüktör Tabanı | 10. Redüktör | 11. Senkron Çark | 12. Triger Kayışı |
Satır İçi Servo Elektrikli Silindir
| 1. Piston Çubuğu Somunu | 2. Ön Flanş | 3. Piston Çubuğu | 4. Vidalı Mil | 5. Bilyalı Somun | 6. Yastık |
| 7. Rulman Bloğu | 8. Kaplin | 9. Redüktör Tabanı | 10. Redüktör | 11. Motorlu |
İndirmek
Özellikler | Boyutlu Çizimler | Seçim Kılavuzu | Limit Anahtarları İçin Bağlantı Şeması | Kataloğu
Uygulama Örneği
Servo elektrikli silindir, enerji tasarrufu ve çevre koruma avantajlarıyla hidrolik silindir ve pnömatik silindirin yerini tamamen alabilir ve yüksek hassasiyetli hareket kontrolü elde etmek için PLC kontrol sistemine kolayca bağlanabilir. Servo elektrikli silindirler, malzeme taşıma, işleme ve yüksek hassasiyetli alanların imalatında, havacılık ekipmanı testlerinde, altı serbestlik dereceli simülatörde, robotta, enjeksiyonlu kalıplama makinesinde, hareket platformlarında, kalıp kontrolünde, valf kontrolünde, hassas takım tezgahlarında, otomotiv üretim ekipmanlarında vb., kapıların açılması ve kapanması, kaldırma, itme ve çekme ve hassas konumlandırma gibi alanlarda yaygın olarak kullanılmaktadır.
