| ข้อดีของแอคทูเอเตอร์เชิงเส้นไฟฟ้า: เปรียบเทียบกับกระบอกสูบนิวเมติกและกระบอกสูบไฮดรอลิก แอคทูเอเตอร์เชิงเส้นไฟฟ้าไม่จำเป็นต้องใช้ท่อส่งพาเพอร์แพ็ควาล์วคอมเพรสเซอร์หรือสถานีไฮดรอลิกสามารถขับเคลื่อนได้ตราบใดที่มีไฟฟ้า และแอคทูเอเตอร์เชิงเส้นไฟฟ้ามีขนาดเล็กกว่าระบบนิวเมติกหรือไฮดรอลิก พวกเขายังมีราคาถูกกว่ามากที่จะจ้าง นอกจากนั้นแอคทูเอเตอร์เชิงเส้นไฟฟ้ามีประสิทธิภาพสูงการควบคุมตำแหน่งที่แม่นยำความเร็วและแรงความจุพลวัตสูงความสามารถในการใช้ความเร็วสูงเสียงรบกวนต่ำการบำรุงรักษาต่ำการใช้พลังงานต่ำค่าใช้จ่ายในการติดตั้งที่ลดลง | |||||||||
LA500
จัคตัน

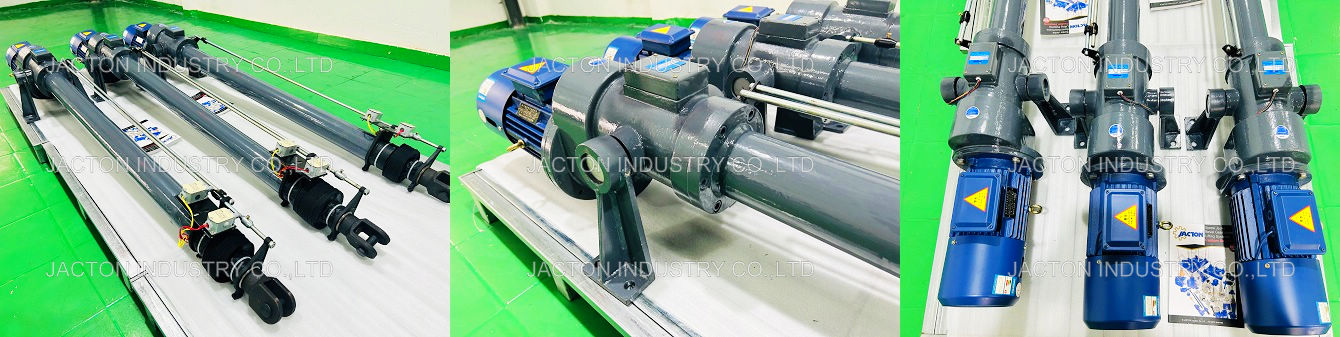

คำอธิบายผลิตภัณฑ์
500kGF อินไลน์ไดรฟ์แอคทูเอเตอร์เชิงเส้นไฟฟ้า แทนที่แอคชูเอเตอร์ไฮดรอลิกด้วยทางเลือกที่สะอาดนี้ โซลูชันที่เงียบกว่าแอคทูเอเตอร์นิวเมติก แอคทูเอเตอร์เชิงเส้นประกอบด้วยสกรูสี่เหลี่ยมคางหมูและน็อตซึ่งขับเคลื่อนด้วยมอเตอร์ไฟฟ้าผ่านกระปุกเกียร์ที่ลดลง สกรูตะกั่วแปลงการเคลื่อนที่แบบโรตารี่เป็นการเคลื่อนไหวเชิงเส้น เมื่อสกรูหมุนน็อตจะขยายและดึงก้านลูกสูบซึ่งติดอยู่กับโหลด คุณสมบัติแอคทูเอเตอร์เชิงเส้นของสกรู ACME รวมถึงความเร็วเชิงเส้นสูงแม้ในโหลดแบบไดนามิกสูงไดรฟ์เชิงเส้นล็อคตัวเองการควบคุมการวางตำแหน่งความเร็วและแรงการใช้พลังงานน้อยลงค่าใช้จ่ายในการติดตั้งที่ลดลงไม่มีการรั่วไหลของน้ำมันการปนเปื้อนหรือความเสี่ยงจากไฟไหม้ ความยาวจังหวะทั้งหมดของแอคทูเอเตอร์สามารถปรับได้ลงด้วยสวิตช์ขีด จำกัด ตำแหน่ง การหล่อลื่นด้วยจาระบีสังเคราะห์, กล่องเกียร์ยาวนานหล่อลื่นหล่อลื่น
หลักการทำงาน
สกรูและน็อตนำสี่เหลี่ยมคางหมูถูกขับเคลื่อนด้วยมอเตอร์ไฟฟ้าผ่านกระปุกเกียร์ลด สกรูตะกั่วแปลงการเคลื่อนที่แบบโรตารี่เป็นการเคลื่อนไหวเชิงเส้น เมื่อเปิดใช้งานมอเตอร์จะหมุนสกรูซึ่งเคลื่อนย้ายน็อตน็อตจะขยายและดึงก้านลูกสูบซึ่งติดอยู่กับโหลด
คุณสมบัติหลัก
* การกำหนดค่าอินไลน์ไดรฟ์
* สกรูตะกั่วสี่เหลี่ยมคางหมูล็อคตัวเองที่ล็อคด้วยตนเอง (ไม่ใช่แบ็คไดรฟ์)
* แรงขับ: 500 kgf
* ความเร็วในการเดินทาง: 40 มม./วินาที (ความเร็วช้า), 60 มม./วินาที (ความเร็วปานกลาง), 85 มม./วินาที (ความเร็วสูง)
* พลังงานมอเตอร์: 0.75 kW, 0.75 kW, 1.1 kW
* ไม่มีความยาวการเดินทาง Standard 'สูงสุด 1,000 มม.
* มอเตอร์ปกติ 3 เฟส (380V 3ph AC) เป็นมาตรฐาน นอกจากนี้ยังมีมอเตอร์เบรก
* ก้านส่วนขยายที่ไม่หมุนพร้อมคู่มือต่อต้านการหมุนเวียน
* อุปกรณ์เสริม: มอเตอร์เบรก, ล้อมือ, สวิตช์ขีด จำกัด ภายนอก, รองเท้าบูทและที่หนีบ, ตัวยึดติดตั้ง Trunnion, กล่องควบคุมไฟฟ้า, เข้ารหัสและสแตนเลสสตีลหรือก้านลูกสูบชุบโครเมี่ยม
* แอคชูเอเตอร์เชิงเส้นไฟฟ้าและกระบอกไฟฟ้าไฟฟ้าอาจเป็นทางเลือกที่แท้จริงสำหรับกระบอกสูบนิวเมติกและไฮดรอลิก

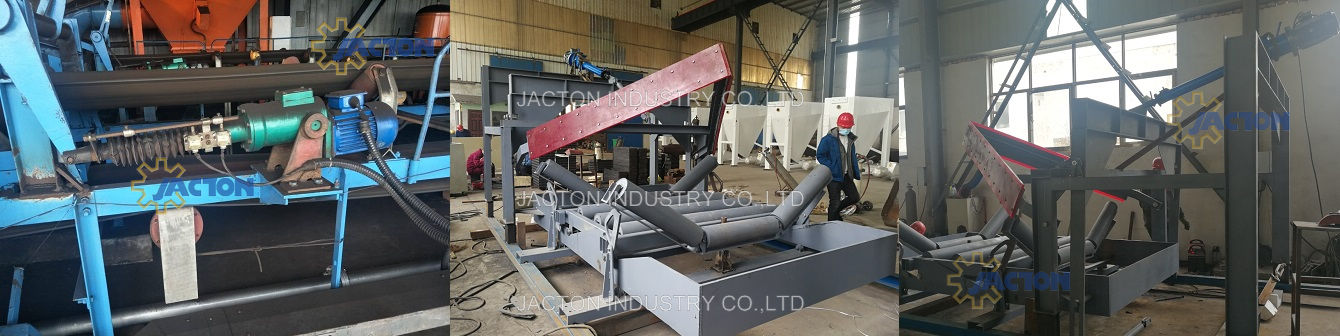

เคสใบสมัคร
แอคทูเอเตอร์เชิงเส้นไฟฟ้าแบบอินไลน์ถูกนำมาใช้อย่างกว้างขวางในอุปกรณ์อุตสาหกรรมลิฟท์กรรไกรชานเมืองแพลตฟอร์มการยกแพลตฟอร์มหุ่นยนต์ปั๊มสีต่อเนื่องแพลตฟอร์มการเคลื่อนไหวเช่นประตูแดมเปอร์เตาอบและประตูถังแปรรูปและอุปกรณ์การแพทย์ ประตูการยกการผลักและการดึงและการวางตำแหน่งที่แม่นยำ การออกแบบที่กำหนดเองกระบอกสูบเชิงเส้นยังมีให้สำหรับแอปพลิเคชันพิเศษของคุณ

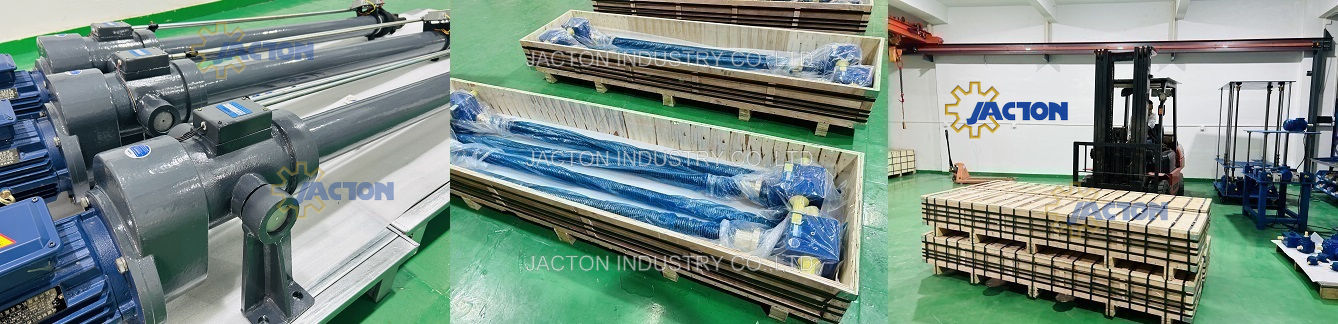

บรรจุภัณฑ์และการจัดส่ง
* กรณีไม้อัดส่งออกมาตรฐาน 100% (วัสดุไม้มาตรฐานการส่งออกระหว่างประเทศพร้อมการรมควันฟรี)
* Express (AIR): โรงงานไปยัง บริษัท ของลูกค้าโดย FedEx, DHL, UPS, TNT Incoterms: Exw, DDU
* การขนส่งทางทะเล: โรงงานไปยังท่าเรือปลายทางโดยเรือ Incoterms: CIF, FOB, EXW, CFR
* Air Freight: โรงงานไปยังสนามบินปลายทางโดยเครื่องบิน Incoterms: CFR, EXW, FCA, CPT, CIP
* ตัวเลือกเพิ่มเติม (ประตูสู่ประตู): การขนส่งรถไฟ, การขนส่งรถบรรทุก, การขนส่งทางทะเล
