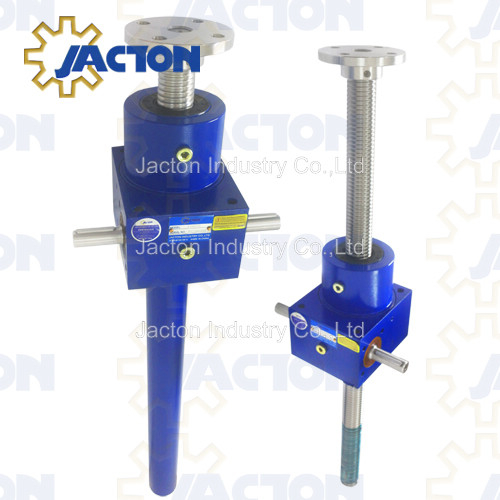

| Actuators สกรูลูกบาศก์ลูกบาศก์ 50 kN ลูกบาศก์มีให้เลือกสองประเภท: การแปลสกรูและสกรูหมุน ในประเภทสกรูแปลน็อตบอลจะถูกจับจ้องไปที่เฟืองหมุนภายในตัวเรือนและสกรูยกจะเลื่อนขึ้นและลงผ่านน็อต ในชนิดของสกรูหมุนสกรูจะจับจ้องไปที่เฟืองหมุนและน็อตบอลจะเคลื่อนที่ขึ้นและลงสกรู | |||||||||
JTD50, JTD51
จัคตัน
คำอธิบายผลิตภัณฑ์

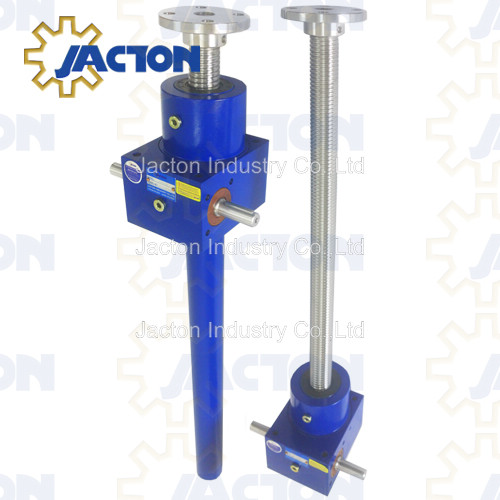

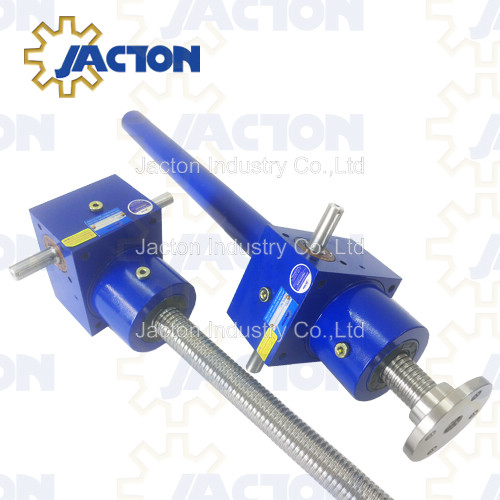

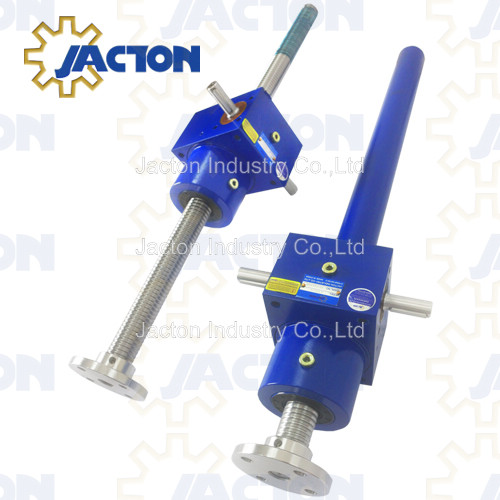

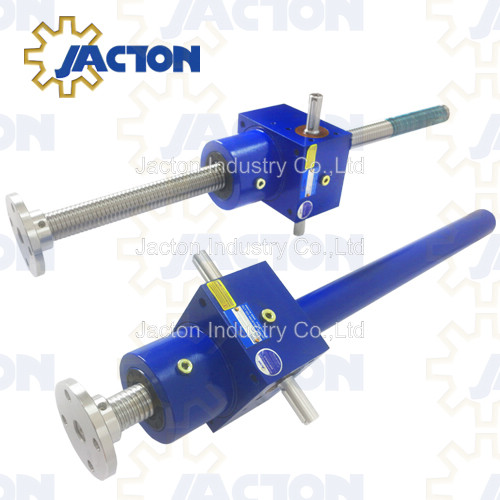

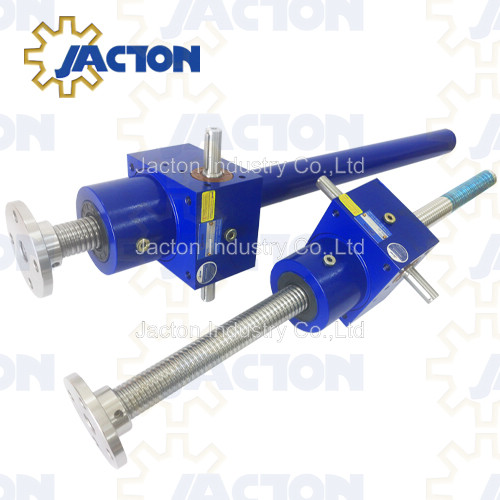

ลูกบาศก์บอลสกรูแจ็ค 50 kn-40x10- สกรูบอล (JTD50) | สกรูลูกบอลนำลูกตะกั่วสูง 50 kn-40x20 (JTD51) แจ็คสกรูบอลรวมสกรูบอลแทนสกรูกลึงและน็อตบอลซึ่งเปิดใช้งานสกรู ข้อได้เปรียบของแจ็คสกรูบอลและการกระทำของการออกแบบของพวกเขานั้นมีประสิทธิภาพมากขึ้นสูงถึง 50%ซึ่งมากกว่าแจ็คเกียร์เบลล์และแจ็คเกียร์หนอน
คุณสมบัติหลัก
* ความสามารถในการโหลดแบบคง ที่สูงสุด 50 kN (5,000 กิโลกรัม)
* ขนาดสกรูลูกบอลที่มีความแม่นยำสูง 40x10, 40x20
* อัตราส่วนเกียร์สองอัตรา: อัตราส่วนสูง 7: 1 อัตราส่วนช้า 28: 1 สำหรับความเร็วเชิงเส้นสูงและช้า (สูงสุด 4.2 ม./นาที)
* ความยาวจังหวะที่กำหนดเองของสกรูบอล, จังหวะสูงสุด 30 00 มม. ในโหลดการบีบอัด, 4000 มม. ในภาระความตึง
* การออกแบบพื้นฐาน: การแปลสกรู, สกรูต่อต้านการหมุนและสกรูหมุน
* การติดตั้งแบบตั้งตรงหรือคว่ำ มีอยู่ในความตึงเครียดหรือการบีบอัดโหลด
* ลูกเรือบอล S Fittings: แผ่นด้านบน, ปลาย Clevis, ปลายเกลียว, ปลายธรรมดา, หัวส้อมและปลายก้าน
* มาตรฐานด้วยสกรูลูกตะกั่วเดี่ยว, สกรูลูกบอลนำคู่หรือสูงที่กำหนดเองซึ่งให้ความเร็วในการเดินทางเพิ่มขึ้น ทั้งคู่ต้องการเบรกหรืออุปกรณ์ล็อคภายนอกเพื่อให้ตำแหน่ง
* แหล่งพลังงาน: ไม่แนะนำให้ใช้ล้อมือแบบแมนนวลโดยใช้ไฟฟ้าโดยเบรกมอเตอร์ไดรฟ์
* สามารถนำไปใช้เป็นรายบุคคลใช้หรือรวมเข้ากับระบบยกที่ซิงโครไนซ์ (ระบบแจ็คหลายระบบ) เชื่อมโยงโดยการเชื่อมต่อเพลา, กล่องเกียร์เอียง, ข้อต่อ, มอเตอร์ไฟฟ้า, ตัวลดเกียร์, สวิตช์ขีด จำกัด และบล็อกหมอนเป็นต้น
* สามารถใช้เป็นทางเลือกในระบบไฮดรอลิกและระบบนิวเมติก
* ความแม่นยำสูงประสิทธิภาพสูงประสิทธิภาพสูงวัฏจักรหน้าที่สูงแบ็คแลชต่ำอายุการใช้งานที่ยาวนานและความเร็วในการยกที่สม่ำเสมอ
วัสดุผลิตภัณฑ์
เราใช้วัสดุที่ดีที่สุดเพื่อรับประกันประสิทธิภาพและอายุการใช้งานของแจ็คสกรูลูกลูกบาศก์ลูกบาศก์ 50 kN ที่คุณซื้อ
สกรูและน็อตบอล ทำจากเหล็กกล้าโลหะผสมแข็งพร้อมลูกปืนแบริ่งแข็งที่บรรทุกระหว่างน็อตและสกรู
* ที่อยู่อาศัย: ที่อยู่อาศัยการหล่อที่มีความแข็งแรงสูงเหล็กดัด
* Ball Screw: SCM 450, S55C, ความแข็ง: HRC 58-62
* บอลน็อต: SCM415H, ความแข็ง: HRC 58-62
* Ball: Suj2, ความแข็ง: HRC 60 UP
* อินพุตเพลา (หนอน): เหล็ก C45 ในกระบวนการบำบัดความร้อนความถี่สูง สแตนเลสที่กำหนดเอง 304 หรือ 316
* Worm Wheel: ZQAL9-4 (การหล่ออลูมิเนียมบรอนซ์) เป็นมาตรฐาน Custom ZCUSN10PB1 (การหล่อดีบุกบรอนซ์)
* ตลับลูกปืน: แบริ่งแรงผลักดันลูกปืนสำหรับเกียร์หนอน แบริ่งลูกบอลต่อต้านแรงเสียดทานสำหรับเพลาอินพุต (หนอน) สแตนเลสที่กำหนดเอง 304
* อะแดปเตอร์หน้าแปลนมอเตอร์: อะแดปเตอร์มอเตอร์ที่มีความแข็งแรงสูง, เหล็กดัด สแตนเลสที่กำหนดเอง 304 หรือ 316
* น้ำมันหล่อลื่น: จาระบีสังเคราะห์, แรงดันสุดขีด EP2 ไขมันลิเธียม
การดาวน์โหลด
Speficications | ภาพวาดมิติ คู่มือการเลือก แคตตาล็อก
เคสใบสมัคร
แจ็คสกรูลูกเฟืองหนอนเร็วและมีประสิทธิภาพ พวกเขาสามารถวางตำแหน่งและโหลดได้อย่างถูกต้อง ตัวอย่าง ได้แก่ : ลิฟท์แพลตฟอร์ม, การปรับแดมเปอร์, ลิฟท์ตามหลักสรีรศาสตร์, ลิฟท์บำรุงรักษา, การปรับม้วน, เสาอากาศสถานีโลก, ตัวติดตามแสงอาทิตย์, การปรับสายพานลำเลียง, อุปกรณ์บรรจุภัณฑ์และการปรับประตู
บรรจุภัณฑ์และการจัดส่ง
* กรณีไม้อัดส่งออกมาตรฐาน 100% (วัสดุไม้มาตรฐานการส่งออกระหว่างประเทศพร้อมการรมควันฟรี)
* Express (AIR): โรงงานไปยัง บริษัท ของลูกค้าโดย FedEx, DHL, UPS, TNT Incoterms: Exw, DDU
* การขนส่งทางทะเล: โรงงานไปยังท่าเรือปลายทางโดยเรือ Incoterms: CIF, FOB, EXW, CFR
* Air Freight: โรงงานไปยังสนามบินปลายทางโดยเครื่องบิน Incoterms: CFR, EXW, FCA, CPT, CIP
* ตัวเลือกเพิ่มเติม (ประตูสู่ประตู): การขนส่งรถไฟการขนส่งรถบรรทุกการขนส่งทางทะเล
