150 kN 입방 기계 나사 잭은 회전 이동을 선형 운동으로 변환하는 데 사용되는 장치이며,이 변환에 도움이되는 리드 나사를 통합합니다. 이들은 리프팅, 하강, 팁, 이동 또는 유지가 필요한 응용 프로그램에 이상적입니다. | |||||||||
JTC150
Jacton
제품 설명

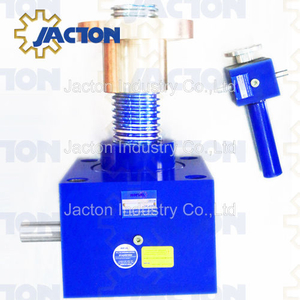

입방 기계 나사 잭 150 kN-60x9- 사다리꼴 나사. 연성 주철 소형 디자인의 . 잭은 힘을 밀고 당기는 힘과 위치 독립적 기능을 위해 설계되었습니다. 입방 하우징, 표준 장착 재료 및 엔드 피스 및 사전 드릴 플랜지 구멍은 모터, 기어 및 샤프트 인코더의 이상적인 설치를 허용합니다. 여러 웜 기어 스크류 잭의 동기화는 전체 액세서리와 간단합니다.
주요 기능
* 최대 정적 하중 용량 150 kn (15000kg).
* 자체 잠자 사다리꼴 나사 크기 TR 60x9.
* 두 가지 기어 비율 : 높은 비율 9 : 1, 느린 비율 36 : 1.
* 커스텀 스트로크 길이, 압축 하중의 최대 35 00mm, 장력 하중 4500mm.
* 기본 디자인 : 나사, 키 나사 및 회전 나사를 번역합니다.
* 똑바로 또는 거꾸로 장착. 장력 또는 압축 하중으로 제공됩니다.
* 스크류 엔드 피팅 : 상단 플레이트, 클레 비스 엔드, 스레드 엔드, 일반 엔드, 포크 헤드 및로드 엔드.
* 전원 : 수동 핸드 휠, 전기 모터 또는 둘 다.
* 있는 단일 장치 또는 다중 나사 잭 시스템. 동기화 리프팅이 연결 샤프트, 베벨 기어 박스, 커플 링, 전기 모터, 기어 감속기, 제한 스위치 및 베개 블록 등으로 연결된
제품 자료
우리는 가장 좋은 재료를 사용하여 구입 한 150 kN 입방 기계 나사 잭의 성능과 수명을 보장합니다.
* 주택 : 연성 주철.
* 리프팅 나사 : C45 스틸 표준. 맞춤형 스테인리스 스틸 304 또는 316.
* 입력 샤프트 (웜) : 고주파 열 처리 공정의 C45 강철. 맞춤형 스테인리스 스틸 304 또는 316.
* 웜 기어 / 이동 너트 / 안전 너트 : ZQAL9-4 (알루미늄 청동) 표준으로. 사용자 정의 zcusn10pb1 (주석 청동 주물).
* 베어링 : 웜 기어를위한 반전 볼 볼 추력 베어링. 입력 샤프트 (웜)를위한 정제 볼 베어링. 맞춤형 스테인리스 스틸 304.
* 모터 플랜지 어댑터 : 고강도 캐스팅 모터 어댑터, 연성 철. 맞춤형 스테인리스 스틸 304 또는 316.
* 윤활제 : 합성 그리스, 극한 압력 EP2 리튬 그리스.
다운로드
speficications | 치수 도면 | 선택 안내서 | 목록
신청 사례
웜 기어 나사 잭이 수행 할 것으로 예상되는 작업은 리프팅, 하강, 팁 또는 움직임과 같은 응용 프로그램만큼 다양합니다. 그러나 각각의 경우 산업 분야와 다른 전력 매개 변수에는 특정 응용 프로그램에 쉽게 적응하고 완전한 웜 기어 나사 잭 시스템으로 확장 할 수있는 강력하고 안정적인 나사 잭이 필요합니다. 가위 리프트 시스템, 포지셔닝 장치, 자동 막대 모임 설치를위한 리프팅 장치와 같은.
포장 및 배송
* 100% 표준 수출 합판 사례 (무료 훈증을 갖춘 국제 수출 표준 목재 재료).
* Express (Air) : FedEx, DHL, UPS, TNT에 의해 FedEx의 Factory to Customer 'Company. Incoterms : Exw, DDU.
* 해상화물 : 선박으로 공장에서 목적지로 항구. Incoterms : CIF, FOB, EXW, CFR.
* 항공화물 : 비행기별로 공항에서 공항에서 공항까지. INCOTERMS : CFR, EXW, FCA, CPT, CIP.
* 추가 옵션 (문에 대한 문) : 열차 운송, 트럭 운송, 해양 운송
