제품 설명

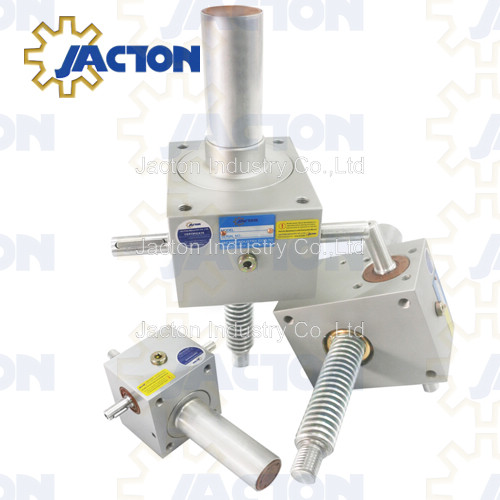

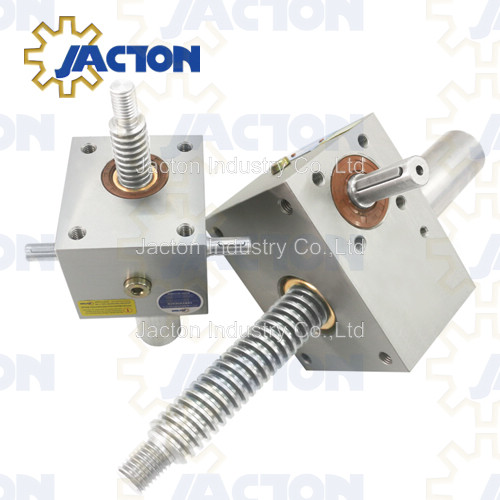

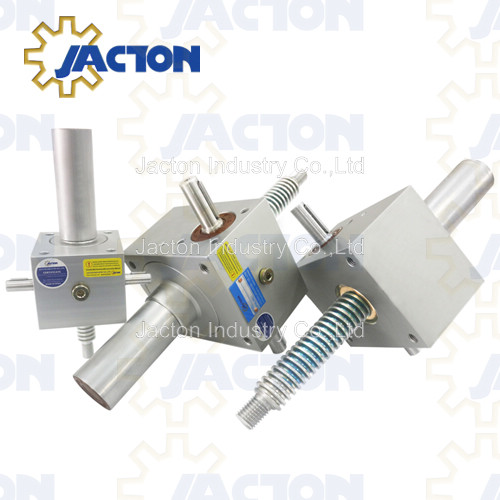

입방형 기계 나사 잭 10kN-20x4- 사다리꼴 나사. 양극 처리된 알루미늄 하우징 컴팩트한 디자인의 . 이러한 나사 잭은 수동(수동 나사 잭) 또는 전기(전기 나사 잭)로 작동할 수 있습니다. 샤프트, 베벨 기어박스, 커플링, 모터 또는 핸드휠 등을 연결하여 기계적으로 연결된 정확하게 동기화된 리프팅 시스템으로 결합된 여러 장치 또는 단일 장치로 사용할 수 있습니다.
주요 특징
* 최대 정적 하중 용량은 10kN(1000kg)입니다.
* 자동 잠금 사다리꼴 나사 크기 Tr 20x4.
* 두 가지 기어 비율: 높은 비율 5:1, 느린 비율 20:1.
* 맞춤형 스트로크 길이, 최대 스트로크는 압축 하중에서 12 00mm, 인장 하중에서는 2000mm입니다.
* 기본 설계: 이동 나사, 키 나사 및 회전 나사.
* 수직 또는 거꾸로 장착. 인장 또는 압축 하중에 사용할 수 있습니다.
* 나사 끝 피팅: 상단 플레이트, 클레비스 끝, 나사산 끝, 일반 끝, 포크 헤드 및 로드 끝.
* 전원: 수동 핸드 휠, 전기 모터 또는 둘 다 함께.
* 갖춘 단일 장치 또는 다중 나사 잭 시스템입니다. 동기화된 리프팅 기능을 샤프트, 베벨 기어박스, 커플링, 전기 모터, 기어 감속기, 리미트 스위치 및 필로우 블록 등을 연결하여
제품 소재
우리는 귀하가 구입한 10kN 큐빅 머신 스크류 잭의 성능과 수명을 보장하기 위해 최고의 재료를 사용합니다.
* 하우징: 아노다이징 처리된 알루미늄 합금.
* 리프팅 나사: 표준으로 C45 강철. 맞춤형 스테인레스 스틸 304 또는 316.
* 입력축(웜): 고주파 열처리 공정의 C45 Steel입니다. 맞춤형 스테인레스 스틸 304 또는 316.
* 웜기어 / 트래블링 너트 / 안전 너트 : ZQAl9-4 (알루미늄 청동주조)가 표준사양입니다. 맞춤형 ZCuSn10Pb1(주석 주석 청동).
* 베어링: 웜 기어용 마찰 방지 볼 스러스트 베어링. 입력축(웜)용 마찰 방지 볼 베어링입니다. 맞춤형 스테인레스 스틸 304.
* 모터 플랜지 어댑터: 고강도 주조 모터 어댑터, 연성철. 맞춤형 스테인레스 스틸 304 또는 316.
* 윤활제: 합성 그리스, 극압 EP2 리튬 그리스.
다운로드
사양 | 치수 도면 | 선택 가이드 | 목록
적용사례
웜기어 나사 잭이 수행할 것으로 예상되는 작업은 들어 올리기, 내리기, 기울이기 또는 이동 등 해당 응용 분야만큼 다양합니다. 그러나 각 경우에 다양한 산업 분야와 다양한 전력 매개변수에는 특정 응용 분야에 쉽게 적응하고 완전한 웜 기어 나사 잭 시스템으로 확장할 수 있는 강력하고 안정적인 나사 잭이 필요합니다. 가위 리프트 시스템, 포지셔닝 장치, 자동 바 가공 설치용 리프팅 장치 등.
포장 및 배송
* 100% 표준 수출 합판 케이스(무료 훈증이 포함된 국제 수출 표준 목재 재료).
* Express(Air): FEDEX, DHL, UPS, TNT를 통해 고객의 회사에 공장을 전달합니다. 인코텀즈: EXW, DDU.
* 해상 운송: 공장에서 목적지 항구까지 선박으로 운송됩니다. 인코텀즈: CIF, FOB, EXW, CFR.
* 항공 화물: 공장에서 목적지 공항까지 비행기로 운송됩니다. 인코텀즈: CFR, EXW, FCA, CPT, CIP.
* 추가 옵션(Door to Door): 열차운송, 트럭운송, 해상운송
