Actuador lineal eléctrico de accionamiento paralelo 4000 kgf

Compartir con:

Actuador lineal eléctrico de accionamiento paralelo 4000 kgf

Disponibilidad:

Cantidad:



Los actuadores lineales de tornillo Acme están bien probados en todo el mundo en una amplia variedad de industrias, incluidas la nuclear, de procesamiento de alimentos, aeroespacial, de papel, de procesamiento de metales, costa afuera y marina, médica, de comunicaciones, automotriz y de defensa. Las aplicaciones típicas incluyen: elevadores de tijera, plataformas elevadoras, robótica, bombas de pintura continua, camas médicas, máquinas de bobinado/desenrollado, vagones de artesa y líneas de proceso de operación continua. Cuando la gama estándar no cumple con las especificaciones de la aplicación, se pueden diseñar actuadores especiales para cumplir con los requisitos específicos de los clientes.
Preguntar Añadir a la cesta

Modelo:
LAP4000
Marca:
JACTON

Descripción del Producto

Componentes del producto

Descargar

Caso de aplicación

Embalaje y envío

Descripción del Producto

Reemplazo de los cilindros hidráulicos con actuadores lineales eléctricos de accionamiento paralelo de 4000 kgf en transmisión de potencia. Los cilindros electromecánicos están disponibles con accionamiento por tornillo Acme. Alta velocidad lineal incluso con cargas elevadas, eficiencia mejorada al reducir el consumo de energía, mejor control de posición, velocidad y fuerza, gran precisión de posicionamiento y repetibilidad son sólo algunas de las razones que los convierten en la alternativa adecuada a los cilindros hidráulicos. También disponible en diferentes configuraciones de montaje para una total intercambiabilidad con las unidades hidráulicas existentes. Lubricación con grasa sintética, caja de cambios lubricada de larga duración. Preparado para motores AC estándar IEC. Todas las longitudes de carrera se pueden ajustar hacia abajo con el interruptor de límite de posición.

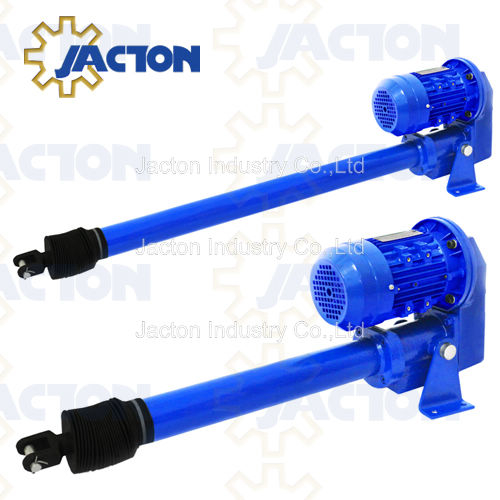

Actuador lineal eléctrico de accionamiento paralelo

Principio de funcionamiento

Un husillo trapezoidal y una tuerca son accionados por un motor eléctrico, a través de una caja reductora. El tornillo de avance convierte el movimiento giratorio en movimiento lineal. Cuando se activa el motor, gira el tornillo, que mueve la tuerca, la tuerca extiende y retrae el vástago del pistón, que está sujeto a la carga.

Características principales

* Configuraciones de accionamiento en paralelo.

* Husillo y tuerca trapezoidales autoblocantes (sin retroceso).

* Fuerza de empuje: 4000 kgf.

* Velocidad de desplazamiento: 28 mm/s (velocidad lenta), 42 mm/s (velocidad media).

* Potencia del motor: 2,2 kW, 4 kW.

* No existen longitudes de recorrido 'estándar', máximo 1200 mm.

* Motor normal trifásico (380v 3ph AC) de serie. También se encuentran disponibles motores de freno.

* Varilla de extensión no giratoria con guía antirotación.

* Accesorios: motor freno, volante, interruptores de límite externos, fuelles y abrazaderas, soportes de montaje de muñón, caja de control eléctrico, codificador y vástago de pistón de acero inoxidable o cromado.

* Los actuadores lineales eléctricos y los cilindros eléctricos pueden ser una alternativa real a los cilindros neumáticos e hidráulicos.

Componentes del producto

1.motor

Motor: motor normal trifásico (380v 3ph AC) de serie. También se encuentran disponibles motores de freno. hace que el actuador se desplace hacia adelante o hacia atrás. Todos los demás se pueden suministrar motores trifásicos de 220v, 240v, 400v, 415v, 460v y 480v para actuadores.

2. La primera marcha (acero)

3. Caja de cambios

4. La segunda marcha (acero)

5. La tercera marcha (acero)

6. Volante

Volante: está disponible para operación/ajuste manual del actuador.

7. La cuarta marcha (acero)

8. Tornillo trapezoidal

Husillo: también conocido como tornillo de avance trapezoidal autoblocante, tornillo giratorio o tornillo de elevación, que es una varilla larga y recta que gira en una máquina o herramienta. Este actuador lineal gira, extiende o retrae la tuerca/tubo interior, lo que crea un movimiento lineal.

9. Vivienda de empuje

10. Pasador de golpe de martillo

11. Interruptores de seguridad

Interruptores de seguridad: Los interruptores de límite interiores controlan la posición del tubo interior completamente extendido y retraído cortando eléctricamente la corriente al motor. Estos interruptores evitan que el actuador se extienda o retraiga demasiado. También protege el motor.

12. Resortes de disco de límite de empuje

13. Tuerca impulsora (bronce)

Tuerca de accionamiento: La tuerca del tornillo de avance está unida al tubo interior y se desplaza a lo largo del eje. La tuerca es el componente que permite la extensión o retracción del tubo interior.

14. Guía antirotación

15. Tubo exterior

Tubo exterior: también conocido como tubo de cubierta, este tubo protege el exterior del actuador lineal y alberga todos los componentes internos del actuador. La carcasa también sirve para guiar el vástago del pistón.

16. Tubo interior (vástago del pistón)

Tubo interior: También conocido como tubo de extensión, tubo de transmisión, tubo de traslación, varilla de empuje, varilla de empuje o varilla de pistón. Dispone de guía interna antigiro. Mientras está retraída, el tubo interior es donde se sitúa el husillo. Este tubo está unido a la tuerca roscada y se extiende y retrae cuando la tuerca se mueve a lo largo del husillo giratorio. Vástago de pistón personalizado de acero inoxidable o cromado.

17. Horquilla delantera (cabeza de horquilla)

Horquilla delantera: También conocida como cabeza de horquilla. Una horquilla es una pieza de metal en forma de U con orificios en cada extremo a través de los cuales se pasa un dispositivo de sujeción, un pasador o perno.

18. Fuelles protectores

Fuelle Protector: También conocido como tapa de varilla de extensión, para evitar el posible ingreso de partículas o líquido a través del vástago del pistón.

19. Pasadores de muñón y soportes de montaje de muñón

20. Cojinetes antifricción

Descargar

Especificaciones | Dibujos dimensionales | Guía de selección | Diagrama de cableado para | catálogo de interruptores de límite

Actuadores Lineales Eléctricos LAP LA.pdf

Caso de aplicación

Los actuadores lineales eléctricos se utilizan ampliamente en equipos industriales, plataformas de movimiento, como portones, compuertas, puertas de hornos y tanques de procesamiento, antenas, mesas ortopédicas y otros equipos médicos, muebles ergonómicos y equipos agrícolas, elevadores de tijera, plataformas de tijera, plataformas elevadoras, robótica, bombas de pintura continua, camas médicas, máquinas enrolladoras, vagones de artesa, líneas de proceso de operación continua, apertura y cierre de puertas, elevación, empuje y tracción, y posicionamiento preciso. También se encuentran disponibles cilindros lineales de diseños personalizados para sus aplicaciones especiales.
