| Silinder listrik yang digerakkan sekrup bola tinggi adalah aktuator yang melakukan gerakan linier dengan menggunakan servomotor atau motor stepper. Ini terdiri dari sekrup bola dan batang piston, yang diperpanjang dan ditarik kembali dan menghasilkan gerakan linier, mirip dengan silinder pneumatik. Silinder listrik dapat digunakan dalam berbagai aplikasi, termasuk teknologi perakitan, teknologi pengemasan dan otomatisasi pabrik, serta penanganan material, pemesinan dan pembuatan bidang presisi tinggi, pengujian peralatan kedirgantaraan, enam derajat simulator kebebasan, robot, mesin cetakan injeksi, kontrol cetakan, kontrol katup, alat mesin presisi, peralatan otomatis, dll. | |||||||||
JEC75Z
Jacton
Deskripsi produk
Silinder Servo Listrik Spesifikasi 800kg: Dorong ≤800kg. Stroke ≤600mm. Kecepatan ≤500 mm/s. Diameter sekrup bola 20mm. Ball Screw Timbal 5mm, 10mm dan 20mm. Diameter batang dorong 63mm. Ada tipe inline dan jenis silinder servo listrik paralel untuk pilihan Anda. Jenis pemasangan termasuk flensa depan, flensa belakang, trunnion, flensa samping, engsel belakang, jenis kolom pemandu dan jenis kunci depan. Lampiran depan termasuk ujung berulir jantan, ujung ulir betina, ujung batang, ujung garpu, ujung clevis dan ujung flensa. Aksesori termasuk perangkat anti-rotat, sakelar buluh magnetik, sakelar kedekatan induktif, braket belakang, sepatu bot bellow, sensor beban, dll.
Prinsip dan Keuntungan Kerja
Prinsip kerja silinder servo listrik adalah desain modular yang mengintegrasikan motor servo, peredam planet, perumahan silinder, sekrup bola dan mur, mengubah gerakan putar poros motor menjadi gerakan linier batang piston silinder listrik. Sementara itu, silinder listrik servo mengubah keuntungan motor servo-kecepatan, rotasi, kontrol torsi menjadi-kecepatan, posisi, pengendalian yang tepat untuk tujuan mewujudkan produk linier presisi tinggi yang merevolusi produk.
Silinder listrik servo sama dengan silinder pneumatik dan silinder hidrolik. Mereka semua digunakan dalam peralatan yang membutuhkan pengangkatan, mendorong, dan menarik objek. Perbedaan terbesar adalah bahwa silinder listrik tidak memerlukan kompresor atau stasiun hidrolik, dapat digerakkan selama ada listrik. Dibandingkan dengan silinder pneumatik dan silinder hidrolik, silinder listrik memiliki efisiensi tinggi, kebisingan rendah, bersih dan nol-polusi dalam operasi. Selain itu, silinder listrik dapat mencapai posisi yang tepat, yang membuatnya menjadi pengganti yang sempurna dari silinder pneumatik dan silinder hidrolik.
Fitur utama
Servo Electric Cylinder mengadopsi metode desain modular canggih, yang memiliki fitur signifikan berikut:
1. Struktur kompak, ukuran kecil, pemasangan dan penggunaan yang mudah, pemeliharaan sederhana, kebisingan rendah, umur panjang, beberapa langkah perlindungan keselamatan.
2. Kontrol posisi yang tepat, akurasi penentuan posisi berulang dapat 0,01mm, dan penambahan sensor perpindahan eksternal dapat mencapai 0,005mm.
3. Kontrol kecepatan yang tepat, bentuk gelombang kecepatan dapat diatur secara sewenang-wenang untuk mencapai operasi berkecepatan tinggi, stabil dan bebas goncangan, dan akurasi kontrol dapat 0,05%.
4. Kontrol dorong yang tepat, akurasi kontrol dapat mencapai 0,5% setelah menambahkan sensor gaya push-pull eksternal.
5. Dapat digerakkan oleh motor servo, motor stepper, motor DC dan motor AC untuk servo dan kontrol konversi frekuensi.
Komponen produk
Silinder Listrik Servo Paralel
| 1. Kacang piston batang | 2. Flange depan | 3. Batang piston | 4. Sekrup bola | 5. Nut bola | 6. Bantal |
| 7. Blok bantalan | 8. Perumahan | 9. Basis peredam | 10. Reducer | 11. Roda sinkron | 12. Timing Belt |
Silinder listrik servo inline
| 1. Kacang piston batang | 2. Flange depan | 3. Batang piston | 4. Sekrup bola | 5. Nut bola | 6. Bantal |
| 7. Blok bantalan | 8. Kopling | 9. Basis peredam | 10. Reducer | 11. Motor |
Unduh
Spefications | Gambar dimensi | Panduan Seleksi | Diagram kabel untuk sakelar batas | katalog
Kasus aplikasi

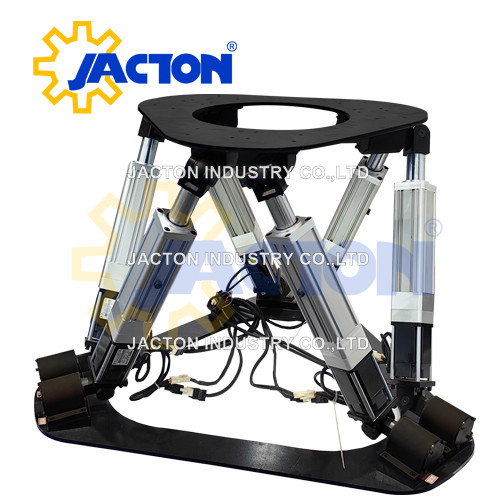

Silinder listrik servo dapat menggantikan silinder hidrolik dan silinder pneumatik sepenuhnya dengan keunggulan konservasi energi dan perlindungan lingkungan dan dengan mudah terhubung ke sistem kontrol PLC untuk mencapai kontrol gerakan presisi tinggi. Silinder listrik servo banyak digunakan dalam penanganan material, pemesinan dan pembuatan bidang presisi tinggi, pengujian peralatan kedirgantaraan, enam derajat simulator kebebasan, robot, mesin cetakan injeksi, platform gerak, kontrol cetakan, kontrol katup, peralatan mesin presisi, peralatan pembuatan otomotif dll, seperti pembukaan dan pintu penutupan, mengangkat, pengangkat dan penarikan, dan tarik -menarik, dan penarikan posisi.
Pengemasan dan Pengiriman
* 100% Standar Ekspor Kasus Kayu Lapis (Bahan Kayu Standar Ekspor Internasional dengan Fumigasi Gratis).
* Express (AIR): Pabrik ke Perusahaan Pelanggan oleh FedEx, DHL, UPS, TNT. Incoterms: EXW, DDU.
* Pengangkutan Laut: Pabrik ke tempat pelabuhan tujuan oleh kapal. Incoterms: CIF, FOB, EXW, CFR.
* Pengangkutan Udara: Bandara Pabrik ke Destinasi oleh Pesawat. Incoterms: CFR, EXW, FCA, CPT, CIP.
* Opsi tambahan (pintu ke pintu): Transportasi kereta api, transportasi truk, pengiriman laut.
